| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | 스틸 튜브 스플리터 | 배달: | 본선 인도 |
|---|---|---|---|
| 하이 라이트: | 1x2 스틸 튜브 스플리터,스틸 튜브 스플리터 1650NM,광섬유 plc 스플리터 1x8 |
||

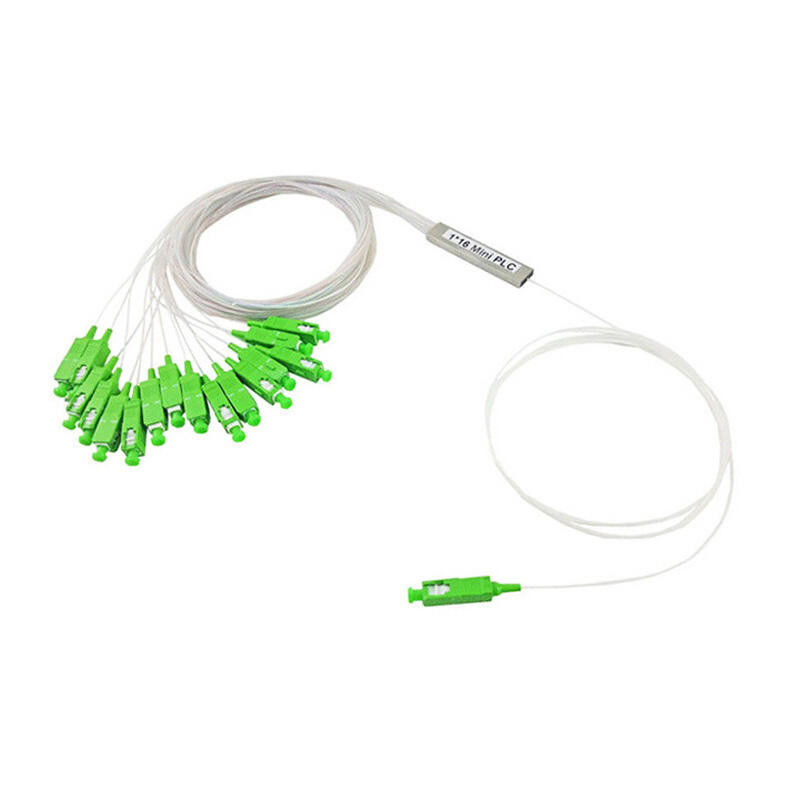

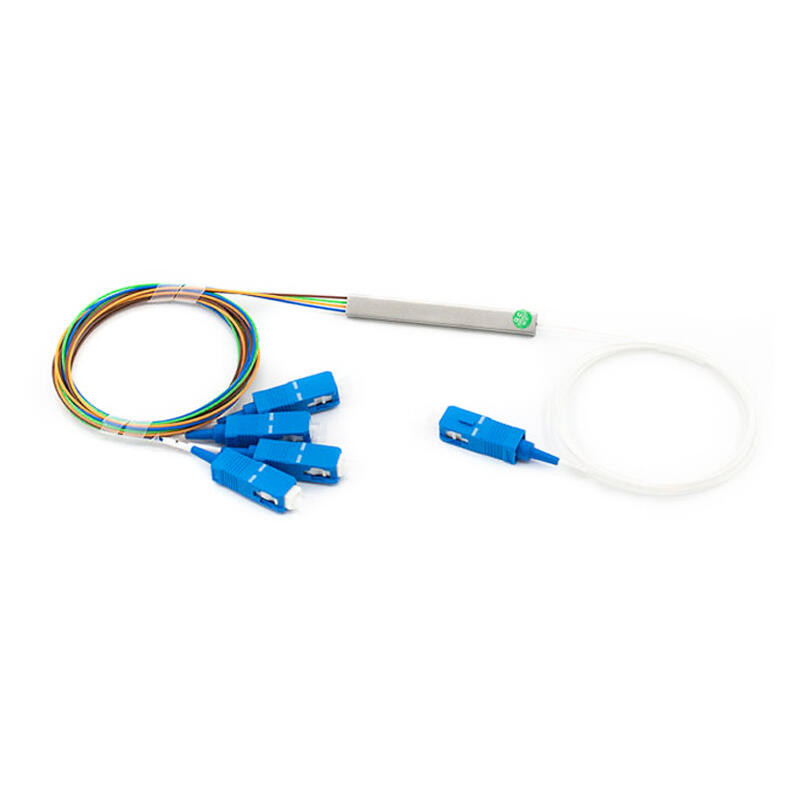

평면 광파 회로(PLC) 스플리터는 실리카 광 도파관 기술을 사용하여 제작된 일종의 광 전력 관리 장치입니다.그것은 작은 크기, 높은 신뢰성, 넓은 작동 파장 범위 및 우수한 채널 대 채널 균일성을 특징으로 하며 광 신호 전력 분할을 실현하기 위해 PON 네트워크에서 널리 사용됩니다.당사는 특정 애플리케이션에 맞게 조정된 1xN 및 2xN 스플리터 제품의 전체 시리즈를 제공합니다.모든 제품은 GR-1209-CORE 및 GR-1221-CORE 요구 사항을 충족합니다.
표 1 - 1×N PLC 스플리터
| 매개변수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| 작동 파장(nm) | 1260~1650 | ||||||
| 섬유 유형 | G657A1 또는 고객 지정 | ||||||
| 삽입 손실(dB)(P/S 등급) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| 손실 균일성(dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| 편광 의존 손실(dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| 반사 손실(dB)(P/S 등급) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| 지향성(dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| 파장 종속 손실(dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| 온도 안정성(-40~85℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 작동 온도(℃) | -40~85 | ||||||
| 보관 온도(℃) | -40~85 | ||||||
| 장치 치수(mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | 해당 없음 |
| 미니 모듈 치수(mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | 해당 없음 |

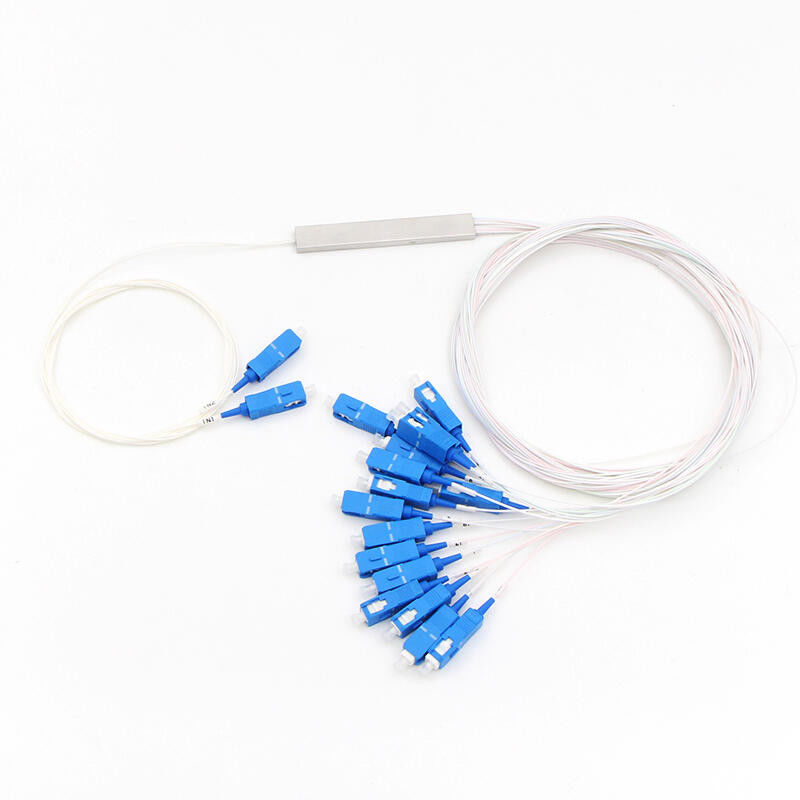

표 2 - 2×N PLC 스플리터
| 매개변수 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| 작동 파장(nm) | 1260~1650 | |||||
| 섬유 유형 | G657A1 또는 고객 지정 | |||||
| 삽입 손실(dB)(P/S 등급) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| 손실 균일성(dB) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| 편광 의존 손실(dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| 반사 손실(dB)(P/S 등급) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| 지향성(dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 파장 종속 손실(dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 온도 안정성(-40~85℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 작동 온도(℃) | -40~85 | |||||
| 보관 온도(℃) | -40~85 | |||||
| 장치 치수(mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| 미니 모듈 치수(mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
