| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 부정.: | 광섬유 PLC 분배기 극소량의 섬유 종류 | 배달: | FOB |
|---|---|---|---|
| 강조하다: | 1260nm 1x8 베어 광섬유 FTTH 제품,FTTH 제품 1260nm,0.4db ftth 광섬유 종단 상자 |
||

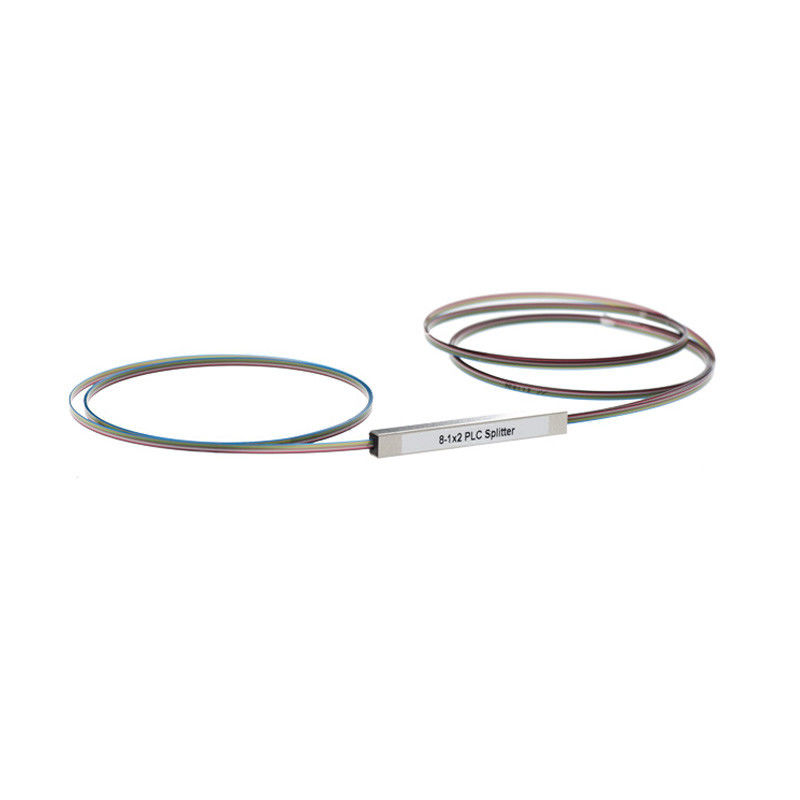

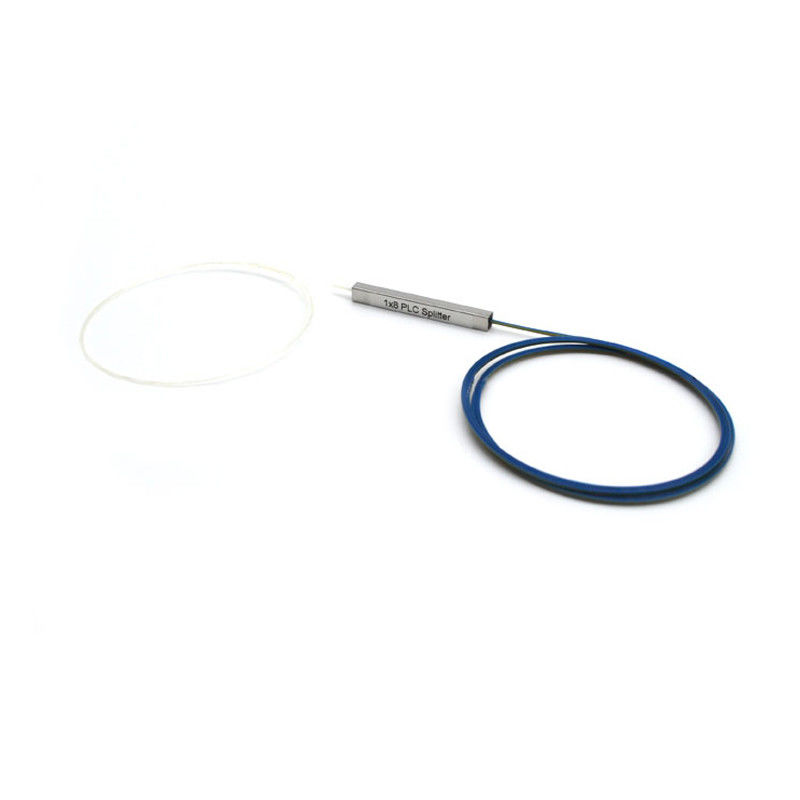

PLC(Planar Lightwave Circuit) 스플리터는 단일 입력 파이버에서 여러 출력 파이버로 분할 비율이 균일한 단일 모드 스플리터입니다.사용 가능한 분할 수는 1x4, 1x8, 1x16 및 1x32입니다.PLC 스플리터는 900µm 느슨한 튜브 단일 모드 광섬유와 함께 사용할 수 있으며 필요에 따라 종단 또는 종단되지 않습니다.연결되지 않은 PLC 스플리터에는 연결 또는 연결이 용이하도록 커넥터가 없습니다.커넥터화된 PLC 스플리터는 광섬유를 선택하여 사용할 수 있습니다.커넥터: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC 및 ST/UPC.
낮은 삽입 손실
낮은 PDL
컴팩트한 디자인
우수한 채널 간 균일성
넓은 작동 파장:
1260nm에서 1650nm로
넓은 작동 온도:
-40℃에서 85℃까지
높은 신뢰성과 안정성
FTTX 시스템
폰네트웍스
CATV 링크
광 신호 분배
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
표 1 - 1×N PLC 스플리터
| 매개변수 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| 작동 파장(nm) | 1260~1650 | ||||||
| 섬유 유형 | G657A1 또는 고객 지정 | ||||||
| 삽입 손실(dB)(P/S 등급) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23.8/24.2 |
| 손실 균일성(dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2.5 |
| 편광 의존 손실(dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| 반사 손실(dB)(P/S 등급) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| 지향성(dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| 파장 종속 손실(dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 |
| 온도 안정성(-40~85℃)(dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 작동 온도(℃) | -40~85 | ||||||
| 보관 온도(℃) | -40~85 | ||||||
| 장치 치수(mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | 해당 없음 |
| 모듈 치수(mm) | 100x80x1 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | 140×115×18 |
| 미니 모듈 치수(mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | 해당 없음 |
표 2 - 2×N PLC 스플리터
| 매개변수 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| 작동 파장(nm) 1260~1650 | ||||||
| 광섬유 유형 G657A1 또는 고객 지정 | ||||||
| 삽입 손실(dB)(P/S 등급) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| 손실 균일성(dB) | 0.6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| 편광 의존 손실(dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| 반사 손실(dB)(P/S 등급) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| 지향성(dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 파장 종속 손실(dB) | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 |
| 온도 안정성(-40~ | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 85℃)(dB) | ||||||
| 작동 온도(℃) | -40~85 | |||||
| 보관 온도(℃) | -40~85 | |||||
| 장치 치수(mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| 모듈 치수(mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 |
| 미니 모듈 치수(mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
