| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | SC FC ST MU LC | 배달: | 본선 인도 |
|---|---|---|---|
| 하이 라이트: | GPON 광섬유 스플리터 1x4,광섬유 스플리터 1x4 1x8,1x2 광 스플리터 1650nm |
||

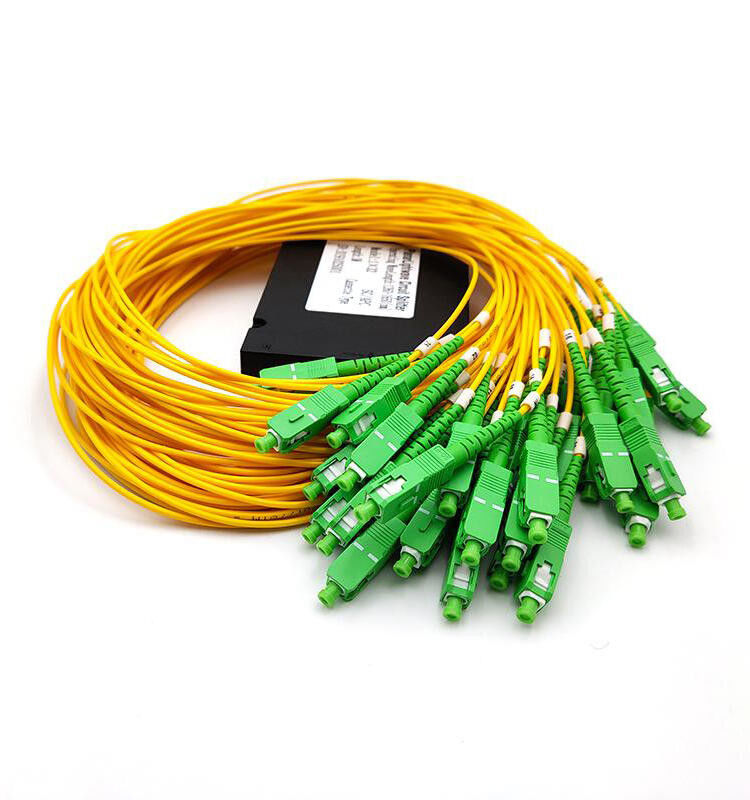

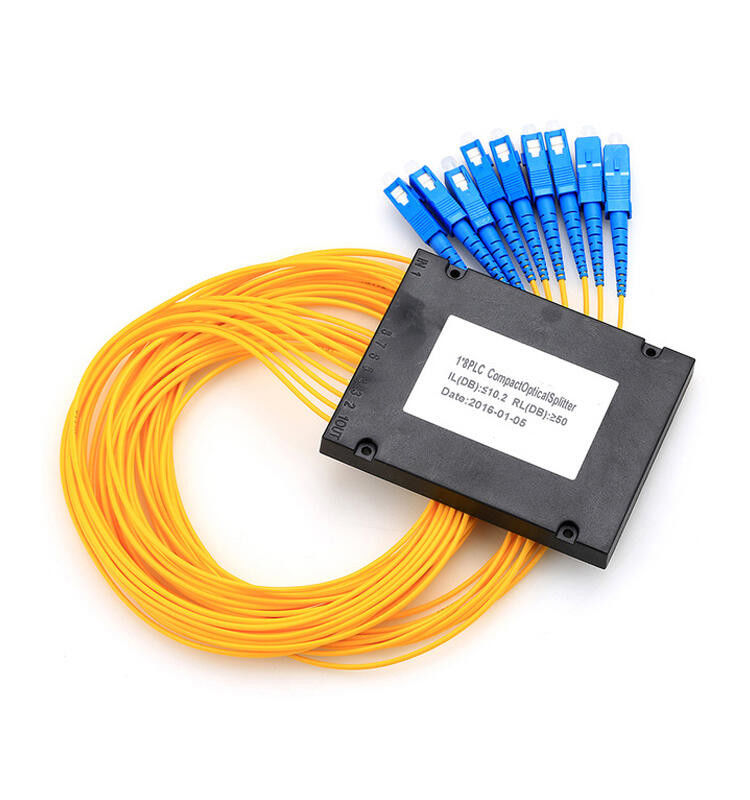

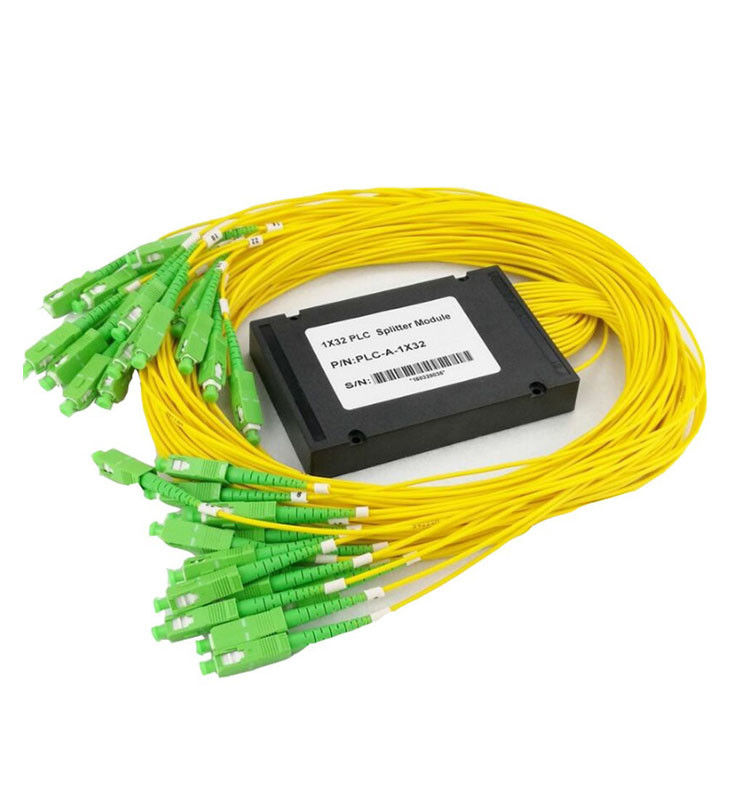

FTTH GPON 광섬유 PLC 스플리터 ABS 상자
설명
PLC(Planar Lightwave Circuit) 스플리터는 단일 입력 파이버에서 여러 출력 파이버로 분할 비율이 균일한 단일 모드 스플리터입니다.사용 가능한 분할 수는 1x4, 1x8, 1x16 및 1x32입니다.PLC 스플리터는 900µm 느슨한 튜브 단일 모드 광섬유와 함께 사용할 수 있으며 필요에 따라 종단되거나 종단되지 않습니다.연결되지 않은 PLC 스플리터에는 연결 또는 연결이 용이하도록 커넥터가 없습니다.커넥터형 PLC 스플리터는 LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC 및 ST/UPC와 같은 광섬유 커넥터를 선택할 수 있습니다.
특징
낮은 삽입 손실
낮은 PDL
컴팩트한 디자인
우수한 채널 간 균일성
넓은 작동 파장:
1260nm에서 1650nm로
넓은 작동 온도:
-40℃에서 85℃까지
높은 신뢰성과 안정성
애플리케이션
FTTX 시스템
폰네트웍스
CATV 링크
광 신호 분배
규정 준수
Telcordia GR-1209-CORE
Telcordia GR-1221-COR
RoHS
명세서
표 1 - 1×N PLC 스플리터
|
매개변수 |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
작동 파장(nm) |
1260~1650 |
||||||
|
섬유 유형 |
G657A1 또는 고객 지정 |
||||||
|
삽입 손실(dB)(P/S 등급) |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
17/17.4 |
20./20.4 |
23.8/24.2 |
|
손실 균일성(dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
2.5 |
|
편광 의존 손실(dB) |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
0.4 |
|
반사 손실(dB) (P/S 등급) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
지향성(dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
파장 종속 손실(dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
온도 안정성(-40~85℃)(dB) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
작동 온도 (℃) |
-40~85 |
||||||
|
보관 온도(℃) |
-40~85 |
||||||
|
장치 치수(mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
해당 없음 |
|
모듈 치수(mm) |
100x80x1 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
140×115×18 |
|
미니 모듈 치수(mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
해당 없음 |
표 2 - 2×N PLC 스플리터
|
매개변수 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
작동 파장(nm) 1260~1650 |
|
|
|
|
|
|
|
광섬유 유형 G657A1 또는 고객 지정 |
|
|
|
|
|
|
|
삽입 손실(dB)(P/S 등급) |
4 |
7.6 |
11 |
14.4 |
17.5 |
21 |
|
손실 균일성(dB) |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
2.2 |
|
편광 의존 손실(dB) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
반사 손실(dB) (P/S 등급) |
0.2 |
0.2 |
0.3 |
0.3 |
0.4 |
0.4 |
|
지향성(dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
파장 종속 손실(dB) |
0.3 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
온도 안정성(-40~ |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
작동 온도 (℃) |
-40~85 |
|
|
|
|
|
|
보관 온도(℃) |
-40~85 |
|
|
|
|
|
|
장치 치수(mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
|
모듈 치수(mm) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
미니 모듈 치수(mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
