| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 모델 번호: | GJYFJCH |
| 최소 주문 수량: | 2KM |
| 포장 세부 사항: | 나무로 되는 드럼, 판지 |
| 배달 시간: | 5-10일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 100,000 코어 |
| 모델 부정.: | 프트스 야외 드롭 케이블 | 배달: | FOB |
|---|---|---|---|
| 최소 명령량: | 1 킬로미터 | 생산국: | 센즈헨 |
| 하이 라이트: | FTTH 광섬유 케이블 공중 FIG-8,FTTH 광섬유 케이블 G657A2,야외 광섬유 케이블 LSZH 1F |
||

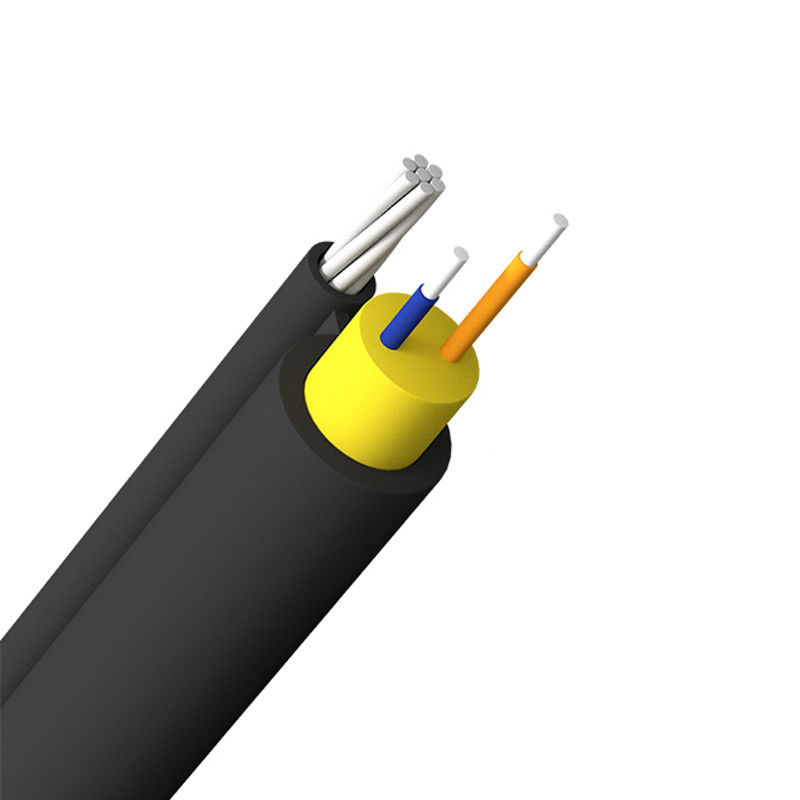

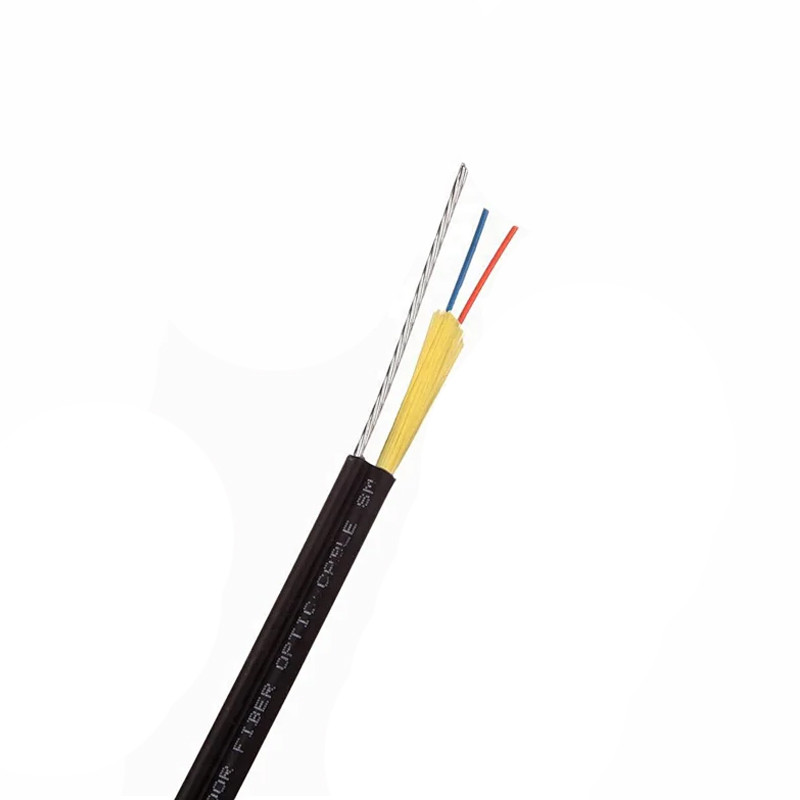

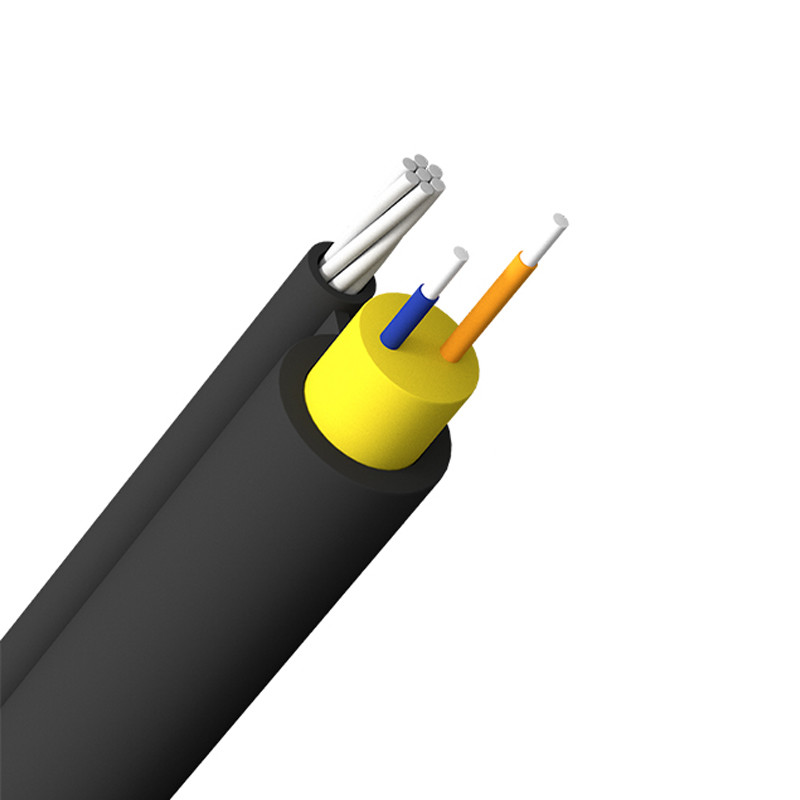

FTTH 드롭 케이블 공기 FIG-8 라운드형
기술
FTTH 드롭 케이블은 광섬유 케이블의 신형입니다. 그것은 나비형 케이블입니다. 무게에 크기와 빛에 작기 때문에, 그것은 광가입자망의 어플리케이션에 적합합니다. 그것은 현장의 거리에 따라 줄여질 수 있고 건설의 효율성을 높였습니다.
고성능 실내 / 야외 FTTH 네트워크의 설계를 한 FRP, KFRP, 금속 또는 비금속계 강도 부재들과 FTTH 섬유 낙하 케이블.
특징
애플리케이션

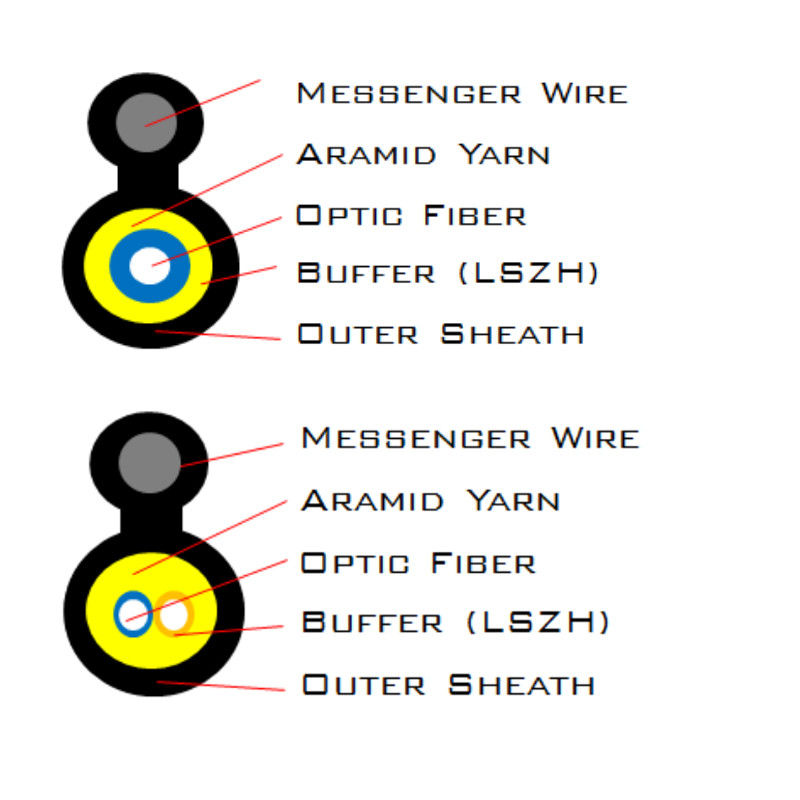

광섬유 케이블의 구조
| 구조 | 재료 | 상술 |
| 공기 타입 (1C, 2C) | ||
| 광섬유 | 단일모드 | G.657A2 |
| 유색 파이버 | 1F : 청색 2F : 푸르고 오렌지색입니다 |
|
| 조가선 | 아연은 강선을 코팅했습니다 | Φ1.1±0.1 |
| 강도 부재 | 아라미드 얀 | |
| 외부 쉬스 | 재료 | 야외 LSZH |
| 지름 | 1F 지름 : 3.0±0.1* 5.8±0.2mm 두께 : 0.75±0.1mm 2F 지름 : 3.2±0.1*5.9±0.2mm 두께(avr) : 0.55±0.2mm |
|
| 색 | 검정색 (탄소 2.6±0.2%) | |
| 마킹 (잉크젯) | 백색 마킹은 매 1 미터마다 출력됩니다 |
|
케이블 직경과 구성 상술
| 섬유 총수 |
외경 (Ｗ Ｈ, 밀리미터) |
인장 강도 (N) |
중량 (네트. Kg / 킬로미터) |
| FIG-8은 타이핑합니다 (비금속) 1F |
3.0±0.1* 5.8±0.2mm | (조가선으로) 1,300 (조가선으로) 600 |
21 |
| FIG-8은 타이핑합니다 (비금속) 1F |
지름 : 3.2±0.1*5.9±0.2mm |
(조가선으로) 1,300 (조가선으로) 600 |
22 |
파이버 특성 (국제 전기통신 규격 위원회 G.657A2) :
| 매개 변수 | 상술 | |
| 감쇠곁수 1310 nm에 1383 nm에 1550 nm에 1625 nm에 |
≤ 0.350 dB/km ≤ 0.350 dB/km ≤ 0.215 dB/km ≤ 0.350 dB/km |
|
| PMD | ≤ 0.06 dB (추신 / km1 / 2) | |
| 컷오프 파장 | ≤ 1260 nm | |
| 영 분산 파장 | 1300년 ~ 1324 nm | |
| 무분산 구배 | ≤ 0.092 ps/(nm^2.km) | |
| 색 분산 1285년 ~ 1625 nm에 1550 nm에 |
≤ 3.0 ps/(nm^2.km) ≤ 18.0 ps/(nm^2.km) |
|
| 1310 nm에 있는 모드 필드 직경 | 8.7 ± 0.5 ㎛ 8.7 ± 0.5 ㎛ | |
| 핵심 / 덮인 편심 오차 | ≤ 0.5 ㎛ | |
| 클래딩 직경 | 124.6 ± 0.5 ㎛ | |
| 피복 비원형성 | ≤ 0.5 % | |
| 1차 피복 지름 | 245 ± 10㎛ | |
| 증명시험 수준 | 100개 인상력 크기, 1% | |
| 희석 계수 |
맥스. 1310nm에서부터 1625nm | 0.35dB/km |
| 맥스. 1383nm ±3nm에 | 0.35dB/km | |
| 맥스. 1550nm에 | 0.215dB/km | |
| 케이블 휨 손실과 희석 | 15 밀리미터 지름, 10번 전환 | 1550nm ≤ Δ 0.03 dB/km ↓ |
