| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 2KM |
| 포장 세부 사항: | 나무로 되는 드럼, 판지 |
| 배달 시간: | 5-10일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 100,000 코어 |
| 모델 부정.: | FTTH GJYFJH | OD(MM): | 4.5±/0.2 |
|---|---|---|---|
| 하이 라이트: | FTTH 라운드 광고 광섬유 케이블,광고 광섬유 케이블 4.6mm,광섬유 케이블 6.0mm 당김 GJYFJH |
||

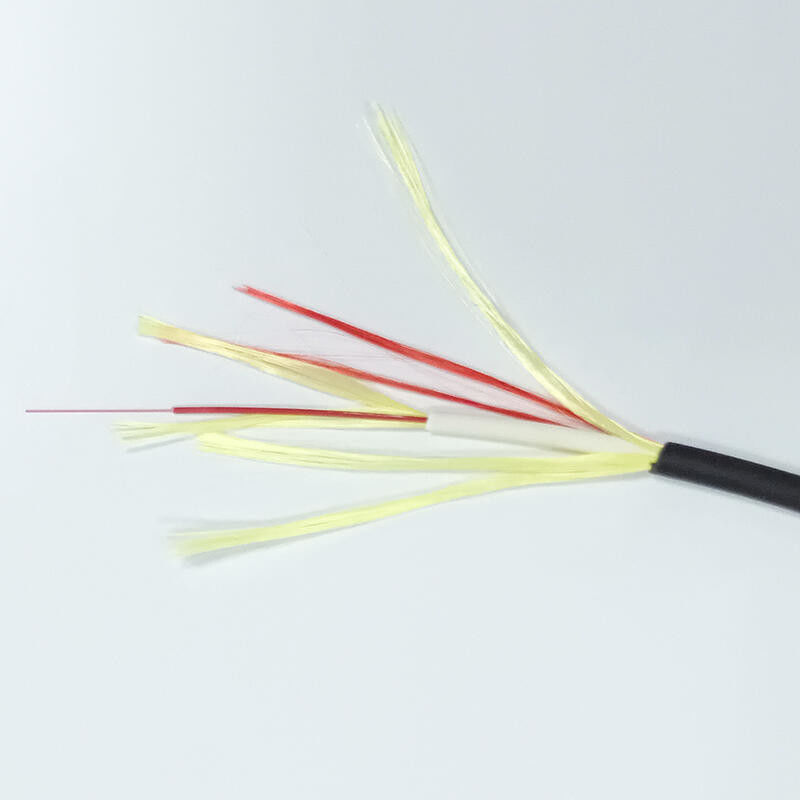

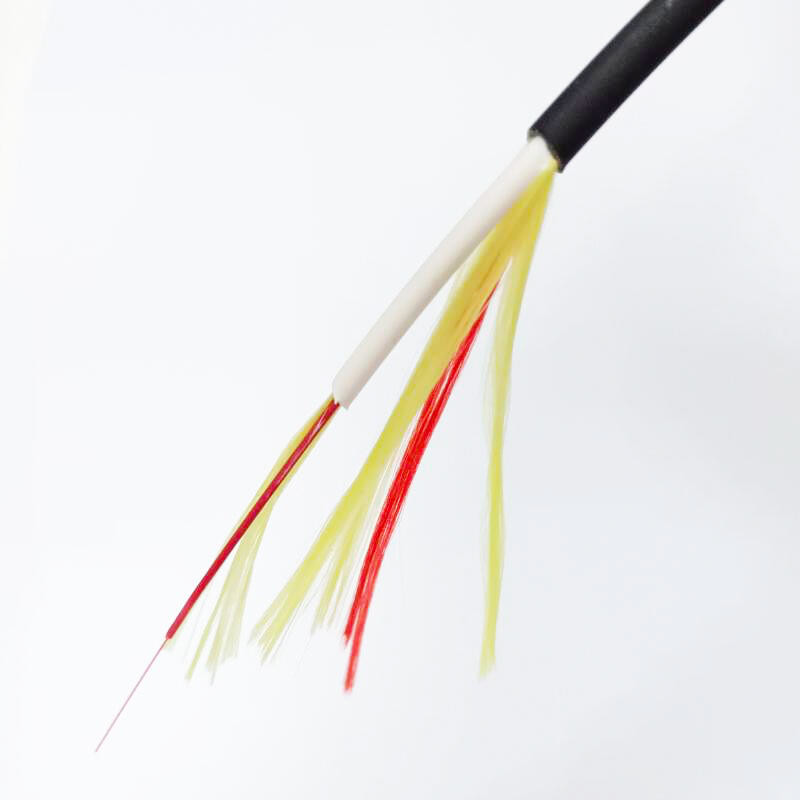

야외 / 실내 사용 4.6 밀리미터 동안 FTTH 원형 케이블 두배 덮개
기술
건물에 들어갈 때, 더 케이블의 외부 쉬스는 안쪽 난연제 재킷을 노출시키기 위해 단순히 제거됩니다. 운영은 재빠르고, 두 다른 케이블과 캐이블 연결부의 필요 없이 외부 환경부터 실내 환경까지 용이한 설치를 가능하게 합니다.
드롭 케이블은 주로 직접 설치, 즉 스테이플 또는 클립과 설치 또는 라우팅 내측 케이블 레이스 웨이와 몰딩을 위해 의도됩니다. 이 설치 기술은 굴곡 성능, 붕괴 저항과 다른 기계적 PA 라미터의 관점에서 더 케이블에 엄격한 요구조건을 덤으로 둡니다.
LSZH 이원적이 재킷 케이블은 실내 / 야외 프트스 적용을 위한 섬유 광학 드롭 케이블입니다. 유일한 듀얼 재킷 디자인은 더 케이블이 실내에서 짧은 섹션과 더불어 야외에서 설치될 수 있게 합니다. 더 케이블은 듀얼 저발연 난연제 덮개를 가지고 있습니다, 외부적인 것 자외선 차단 검은 변동입니다.
드롭 케이블은 극단적으로 G657 섬유와 케이블 설계의 붙박이 굴곡 제한 때문에 좋은 굴곡 성능을 가집니다. 더 케이블은 스스로 최소 굽힘 반지름을 제어하고 킨킹을 허용할 것입니다.
케이블 특성
작은 외경, 경량, 난연제, 벗겨지도록 쉽, 낮은 감약, 육체적으로 부드럽습니다
타이트 버퍼 케이블 사이에 짜집기를 지시하고 어떤 끼워 파는 박스 또는 땋아 늘인 머리도 필요로 하지 마세요
설치, 작동에 적합하고 유지에게 편리합니다
애플리케이션
연결용 케이블을 구축하는 것에게 건물로서
벽, 천장을 따라, 레이어 사이에 그리고 관로에서 실내 부드러운 케이블로서
땋아 늘인 머리, 움직일 수 있는 커넥터와 통신 설비를 위한 패치 코드로서

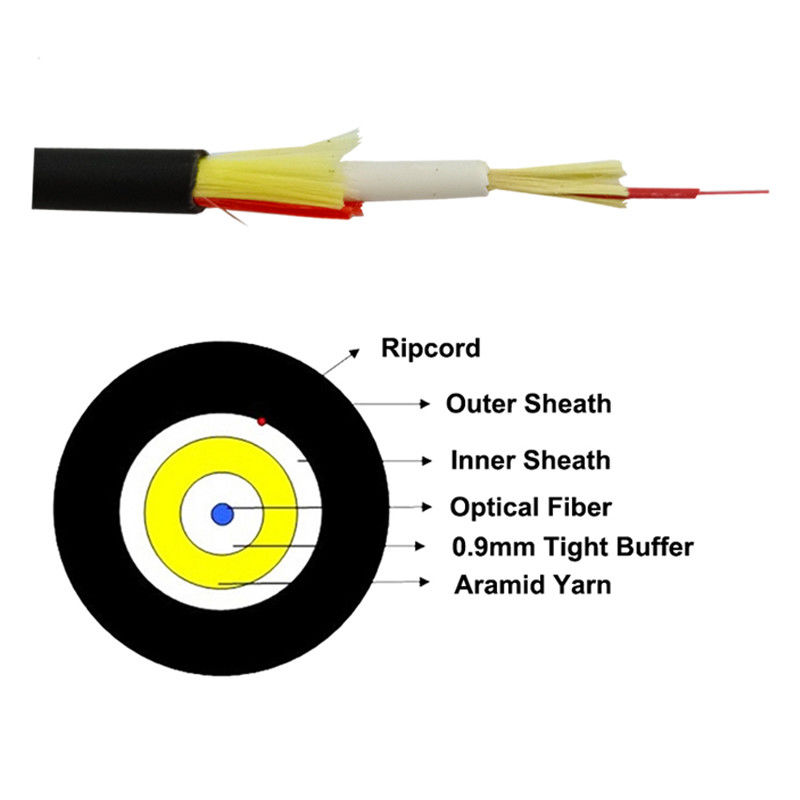

케이블 기술적인 매개 변수
섬유 번수 | 1 | |
OD(MM) | 4.5±/0.2 | |
케이블 | 재료 | UV - LSZH |
두께(MM) | 0.9±0.1 |
|
OD(MM) | 3.0±0.1 |
|
내부 케이블 | 재료 | LSZH |
두께(MM) | 0.5±0.05 |
|
OD(MM) | 0.85±0.05 |
|
버퍼 | 재료 | LSZH |
명목상 무게 Ｔ (킬로그램 / 킬로미터) | 24 |
|
Max.tensile 힘(N) | 장기간 | 120 |
단기간 | 240 |
|
Min.Bending 반지름(MM) | 정전기 | 10D |
원동력 | 20D |
|
Max.Crush Resistance(N/100mm) | 장기간 | 300 |
단기간 | 1000 |
|
강도 부재들 | 아라미드 얀 |
|
환경 보호 | 순응한 로에스 |
|
저장 오르트랜스포테이션 | -20~70C |
|
작동 | -20~60C |
|
온도 범위 | 설치 | -20~60C |
광학적 특성 G657A2
특성 | 상태 | 특정값 | 유닛 |
기하학적인 특성 |
|
|
|
클래딩 직경 | 125.0±0.7 | um |
|
피복 비원형성 | ≤0.7 | % |
|
코팅 직경 | 245±5 | um |
|
코팅 / 클래딩 동심 오차 | ≤12 | um |
|
코팅 비원형성 | ≤6.0 | % |
|
핵심 / 클래딩 동심 오차 | ≤0.5 | um |
|
컬 | ≥4 | Ｍ |
|
광학적 특성 | |||
1310nm | ≤0.35 | dB/km |
|
1383nm | ≤0.35 | dB/km |
|
1550nm | ≤0.21 | dB/km |
|
희석 | 1625nm | ≤0.23 | dB/km |
희석 대 사고 방식 | 1525~1575nm | ≤0.02 | MHz*km |
1285~1330nm | ≤0.03 | MHz*km |
|
제로 분산 파장 | 1300~1324 | 별거 안 해 |
|
제로 분산 경사 | ≤0.092 | ps/(nm2*km) |
|
편광 모드 분산 |
|
|
|
PMD 최대 개별적 섬유 | ≤0.1 | ps/km1/2 |
|
PMD 설계 링크 값 | ≤0.06 | ps/km1/2 |
|
전형적 힘 | 0.04 | ps/km1/2 |
|
케이블은 사고 방식을 잘랐습니다 | ≤1260 | 별거 안 해 |
|
모드 필드 직경 | 1550nm | 9.3~10.3 | um |
1310nm | 8.4~9.3 | um |
|
그룹 굴절률 | 1550nm | 1.467 |
|
1310nm | 1.466 |
|
|
환경적인 특징 | 1310nm, 1550nm&1625nm | ||
온도 사이클링 | -60C 내지 +85C | ≤0.05 | dB/km |
온도 습도 싸이클 | -10C 내지 +85C, | ≤0.05 | dB/km |
침수 | 23C, 30 일 | ≤0.05 | dB/km |
건조 열 | 85C, 30 일 | ≤0.05 | dB/km |
온습도 | 0 일 | ≤0.05 | dB/km |
기계적인 상술 | |||
증명시험 | ≥9.0 | 엔 | |
≥1.0 | % | ||
≥100 | 인상력 크기 | ||
대형 벤딩 유도 손실 |
|
|
|
1Turns @5mm 반지름 | 1550nm | ≤0.15 | dB |
1Turns @5mm 반지름 | 1625 밀리미터 | ≤0.45 | dB |
1Turns @7.5mm 반지름 | 1550nm | ≤0.08 | dB |
1Turns @7.5mm 반지름 | 1625 밀리미터 | ≤0.25 | dB |
1Turns @10mm 반지름 | 1550nm | ≤0.03 | dB |
1Turns @10mm 반지름 | 1625 밀리미터 | ≤0.10 | dB |
코팅 스트립 포스 | 전형적 평균 힘 | 1.5 | 엔 |
피크 힘 | ≥1.3 ≤8.9 | 엔 |
|
동적 응력 국부 부식 민감 매개 변수 | 27 | ||
