| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | OTDR-3302S | 배달: | 본선 인도 |
|---|---|---|---|
| 하이 라이트: | 휴대용 1550nm 섬유 테스트 도구,otdr 22dB 섬유 테스트 도구,광섬유 테스트 세트 RJ45 이더넷 |
||

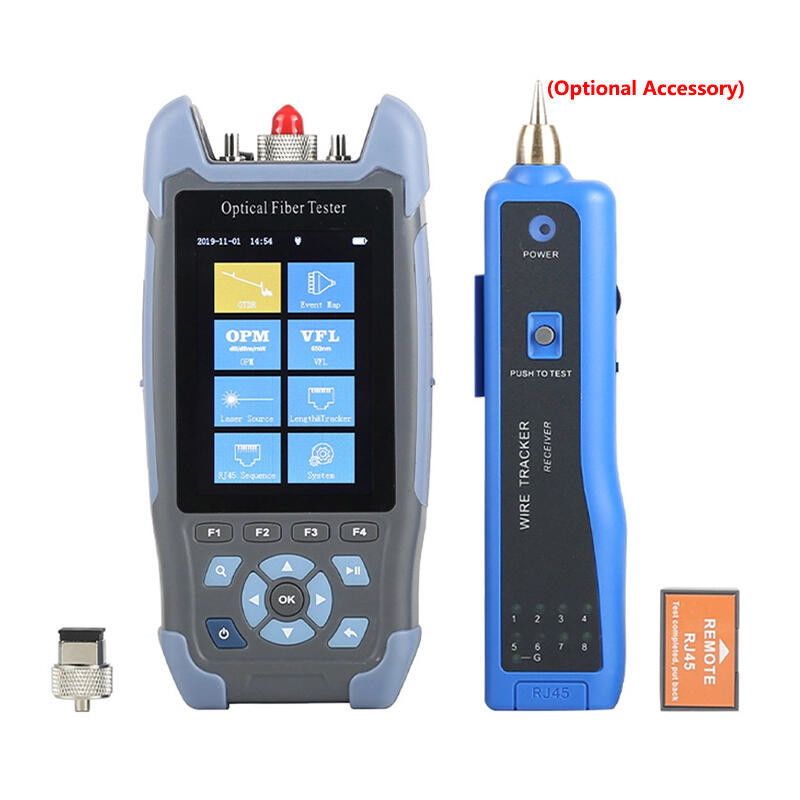

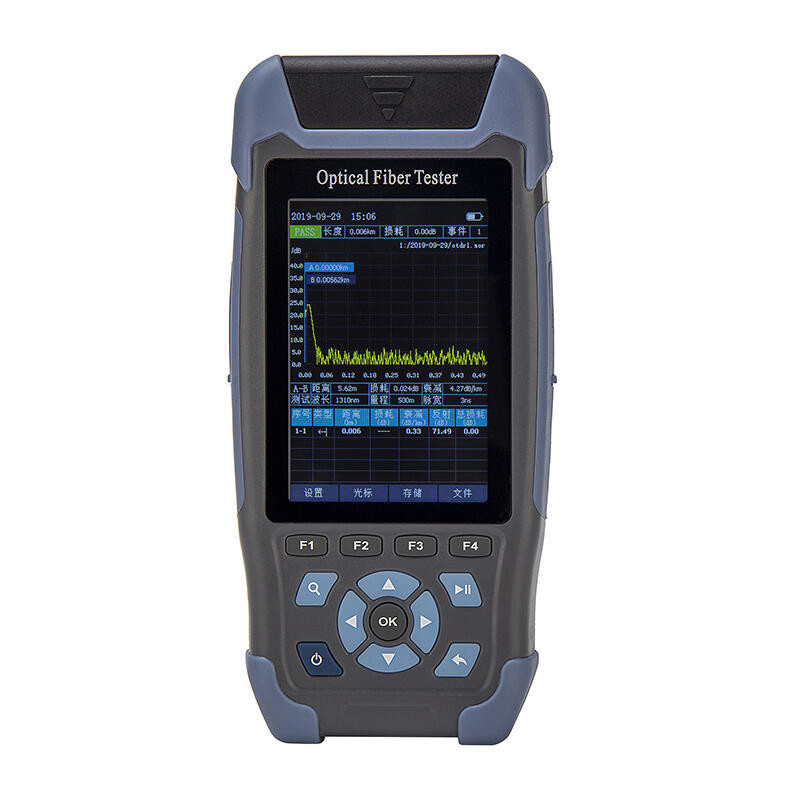

OTDR-3302S Mini Pro OTDR은 FTTx 및 액세스 네트워크 구성 및 유지 관리에 적용되어 하나의 키로 광섬유 중단점, 길이, 손실 및 입력 광 자동 감지, 자동 테스트를 테스트합니다.테스터는 3.5인치 컬러풀한 LCD 화면, 새로운 플라스틱 쉘 디자인, 충격 방지 및 낙하 방지 기능을 갖춘 소형입니다.테스터는 또한 8가지 기능을 고도로 통합된 OTDR, 이벤트 맵, 안정 광원, 광 파워 미터, 시각적 오류 탐지기, 케이블 시퀀스 교정, 케이블 길이 측정 및 조명 기능과 결합합니다.중단점, 범용 커넥터, 600 내부 저장소, TF 카드, USB 데이터 저장소 및 내장형 4000mAh 리튬 배터리, USB 충전을 빠르게 감지할 수 있습니다.장기간 현장 작업에 좋은 선택입니다.
1개의 장치에 9가지 기능
OTDR: 1310/1550nm, 24/22dB, 5m~60K
이벤트 맵(EXFO iOLM과 유사
광 파워 미터: -50~+26dB
광학 광원: 1310/1550nm, >-5dB
시각적 결함 탐지기: >=10m
RJ45 이더넷 케이블 시퀀스
RJ45 이더넷 케이블 거리RJ45 이더넷 케이블 트래커
LED 조명
FTTx 라스트 마일 문제 해결
지점간 링크 테스트
CATV 네트워크 테스트
|
미니 프로 OTDR |
||
|
모델 |
OTDR-3302S |
|
|
파장 |
1310nm/1550nm±20nm |
|
|
섬유 유형 |
G.652 SM 섬유 |
|
|
다이나믹 레인지 |
24dB/22dB |
|
|
테스트 범위 |
5m~60km |
|
|
이벤트 사각지대 |
3m |
|
|
ATT 사각지대 |
8m |
|
|
펄스 폭 |
3ns~10us |
|
|
범위 정확도 |
± (1m+샘플링 간격 +0.005%*테스트 거리) |
|
|
손실 정확도 |
±0.2dB/dB |
|
|
샘플링 포인트 |
16k~128k |
|
|
샘플링 해상도 |
0.05m~8m |
|
|
반사 정확도 |
±3dB |
|
|
정보 저장소 |
내부의:≥600, 외부: TF 카드 |
|
|
레이저 안전 수준 |
수업Ⅱ수준 |
|
|
파일 형식 |
SOR 표준 파일 형식 |
|
|

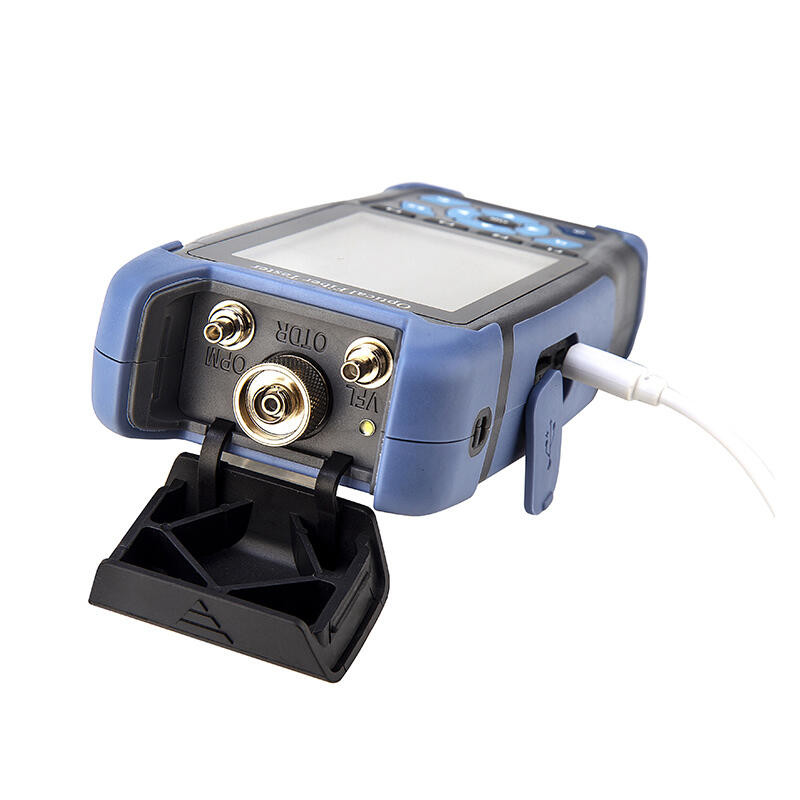

커넥터 |
FC/UPC (SC, ST 교환 가능) |
|
|
광파워미터 |
||
|
파장 범위 |
800nm~1700nm |
|
|
인터페이스 유형 |
범용 FC/SC/ST |
|
|
테스트 범위 |
-50dBm~+26dBm |
|
|
불확실성 |
±5% |
|
|
주파수 식별 |
CW/270/330/1k/2kHz |
|
|
교정 파장 |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
광학 광원 |
||
|
LD 유형 |
FP-LD |
|
|
출력 파장 |
1550nm±20nm |
1310nm/1550nm±20nm |
|
출력 파워 |
≥-5dBm |
|
|
변조 주파수 |
270/330/1k/2kHz |
|
|
안정 |
CW, ±0.5dB/15min (예열 15분 후 테스트) |
|
|
커넥터 |
FC/UPC (SC, ST 교환 가능) |
|
|
VFL |
||
|
일 파장 |
650nm±20nm |
|
|
출력 파워 |
≥10mW |
|
|
방법 |
CW/1Hz/2Hz |
|
|
커넥터 |
FC/SC/ST |
|
|
RJ45 케이블 길이 측정 |
||
|
테스트 범위 |
1000m |
|
|
기타 매개변수 |
||
|
표시하다 |
3.5인치 컬러 LCD |
|
|
데이터 인터페이스 |
마이크로 USB |
|
|
외부 저장 |
TF 카드 |
|
|
전원 공급 장치 |
폴리머 리튬 배터리: 3.7V, 4000mAh, 전원 어댑터: 5VDC, 2A |
|
|
배터리 수명 |
대기>20h, 측정 시간>12h |
|
|
작동 온도 |
-10℃~+50℃ |
|
|
보관 온도 |
-40℃~+70℃ |
|
|
상대 습도 |
0~95%비응축 |
|
|
무게 |
≤350g |
|
|
치수 |
173mm*82mm*37mm |
|
메모:
1. 시험 온도 25℃±2℃, 최대 펄스 폭, 평균 시간≥3min.
2. Event Blind Zone의 테스트 조건은 최소 범위, 최소 펄스 폭, 광단 반사 손실 ≥45dB, 일반 값입니다.
|
아니요 |
이름 |
수량 |
주목 |
|
1 |
주인 |
1 |
배터리 포함 |
|
2 |
어댑터 |
1 |
|
|
삼 |
데이터 라인 |
1 |
|
|
4 |
CD(분석 소프트웨어, 사용 설명서) |
1 |
|
|
5 |
사용자 매뉴얼 |
1 |
|
|
6 |
SC/UPC 커넥터 |
1 |
|
|
7 |
교정 인증 |
1 |
|
|
8 |
자격 증명서/서비스 보증 카드 |
1 |
|
|
9 |
깨끗한 면 조각 |
10 |
|
|
10 |
악기 가방 |
1 |
|
