| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | VFL-2105 | 배달: | 본선 인도 |
|---|---|---|---|
| 강조하다: | 시각적 결함 탐지기 30mw,VFL 시각적 결함 탐지기,광학적 결함 탐지기 650nm |
||

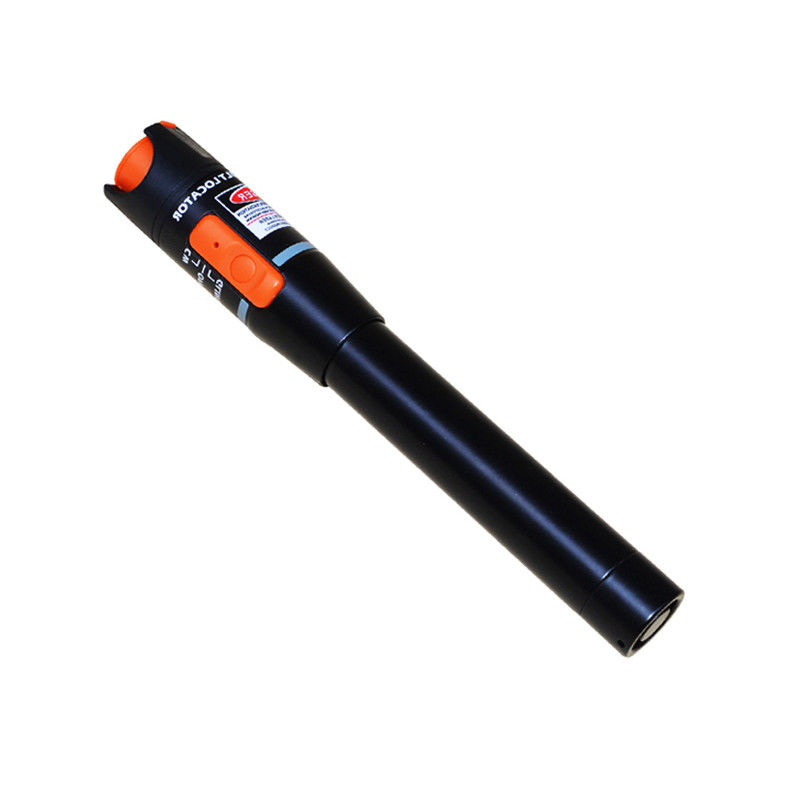

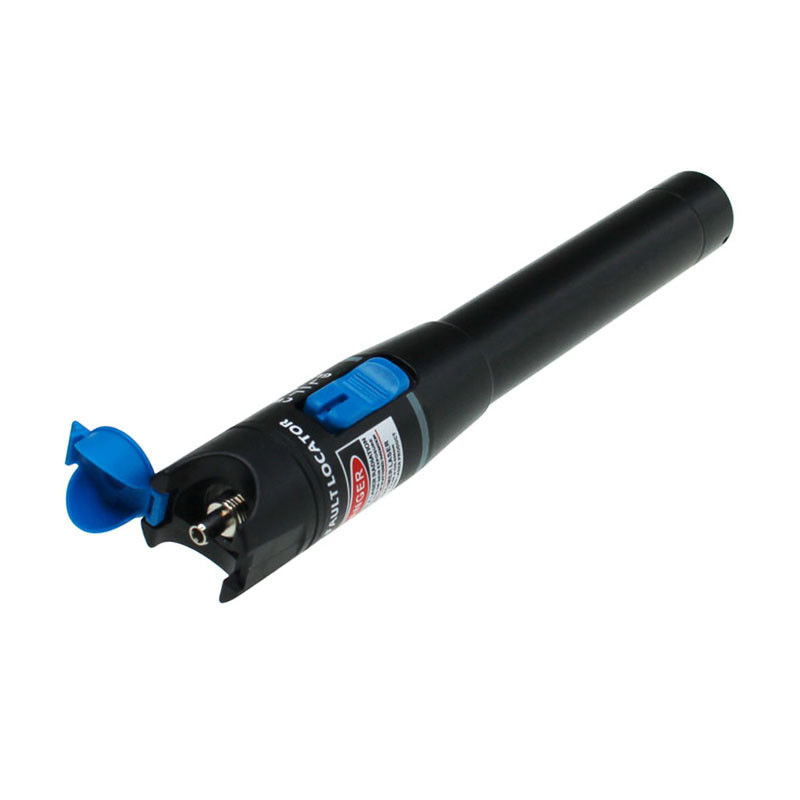

시각적 결함 탐지기는 이제 광섬유를 추적하고 광섬유 연속성을 확인하고 광섬유 케이블의 파손, 불량 스플라이스 및 단단하고 날카로운 굴곡과 같은 결함을 찾기 위해 가장 일반적으로 사용되는 광섬유 테스트 장치 중 하나입니다.가장 널리 사용되는 시각적 결함 탐지기는 펜 모양 VFL과 휴대용 VFL이며 각각 다음 그림에 나와 있습니다.새로운 광케이블 링크를 설치하든 기존 네트워크의 문제를 해결하든 문제를 더 빨리 찾을수록 더 빨리 해결할 수 있습니다.단시간에 광섬유 케이블의 결함을 찾기 위해 OTDR(optical time-domain reflectometer)과 같은 광섬유 케이블의 결함을 찾기 위해 다양한 광섬유 테스터가 초청되고 있습니다.그러나 OTDR은 테스트 중에 데드존이 있습니다.OTDR 데드존에서 작동할 수 있는 또 다른 간단하고 유용한 테스터는 일반적으로 OTDR의 액세서리로 작동하는 데 사용됩니다.일부 상황에서 시간 절약 방식으로 광섬유 케이블의 결함을 찾기 위해 단독으로 작동할 수도 있는 VFL(Visual Fault Locator)로 알려져 있습니다.
650nm에서 밝은 빨간색 레이저.
펄스 및 CW 작동.
표준 AA 알카라인 배터리.
깨진 지점을 빠르게 찾습니다.
견고하고 방수 디자인.

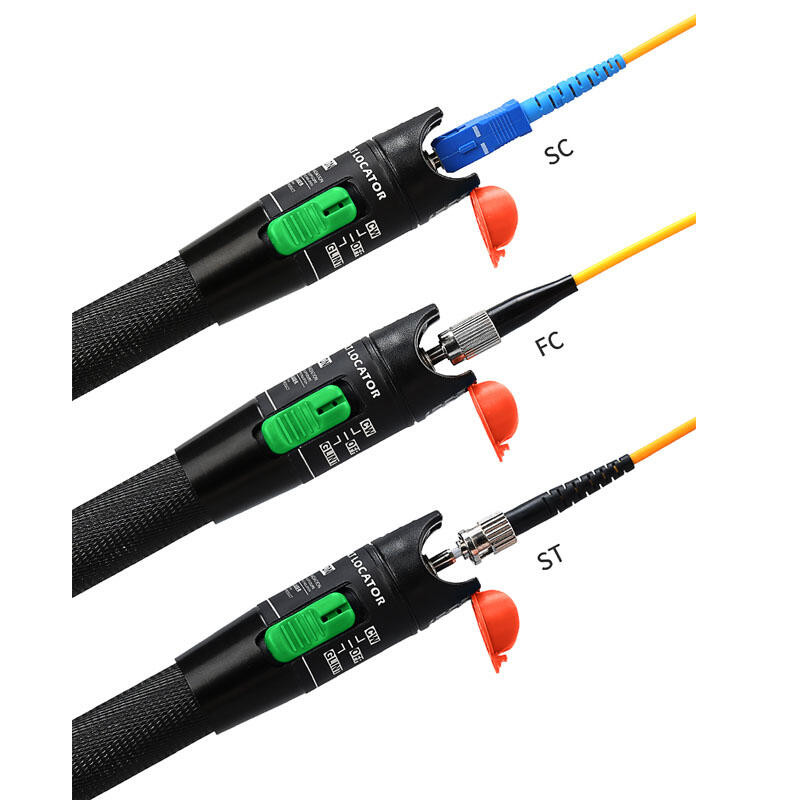

2.5mm 범용 커넥터.
VFL은 사용하기가 매우 쉽습니다.VFL을 사용하는 단계는 다음과 같습니다.
1단계: 테스트 광섬유 케이블의 양쪽 끝에서 플라스틱 커넥터 덮개를 제거합니다.
2단계: 광섬유 시각 결함 탐지기를 광섬유의 한쪽 끝을 연결합니다.테스터 버튼을 누르고 광섬유의 다른 쪽 끝에서 빛이 나오는 것을 관찰합니다.이것은 광섬유 링크의 연속성을 간단하게 표시합니다.
3단계: 여러 다른 섬유로 반복합니다.잘못된 접합에서 새는 빛이 있는지 확인합니다.이것은 불량 스플라이스 또는 조인트에 대한 시각적 결함 찾기를 수행하는 쉬운 방법을 설명할 수 있습니다.
4단계: 모든 장비를 분리하고 커넥터 끝에 플라스틱 덮개를 다시 끼우고 모든 것을 실습을 시작하기 전의 상태로 되돌려 다음 그룹이 실습을 완전히 수행할 수 있도록 합니다.
|
제품 |
VFL-2105 |
|
출력 파워* |
>10mW |
|
동적 거리** |
>10km |
|
파장 |
650nm ± 20nm |
|
작동 모드 |
펄스(2Hz) 및 CW |
|
커넥터 |
2.5mm UPP(또는 1.25mm UPP 사용자 정의) |
|
크기(H*W*D) |
175mm * 26mm * 26mm |
|
무게 |
80g |
1. FOD1205H 650nm 광파워미터로 테스트
2. 사람의 눈 Min.감도 -120dBm 및 광섬유에서 650nm의 10dB/km 손실
