| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | FOSC-1022M | 배달: | 본선 인도 |
|---|---|---|---|
| 적합: | 4,6,8,12,24(코어) | 스플 라이스 트레이 수: | 4개 x 24층 |
| 섬유 굽힘: | >40mm | 지름: | 5mm-25mm |
| 하이 라이트: | 25mm 광섬유 스플 라이스 인클로저,24F 광섬유 스플 라이스 인클로저,광섬유 조인트 클로저 12 코어 |
||

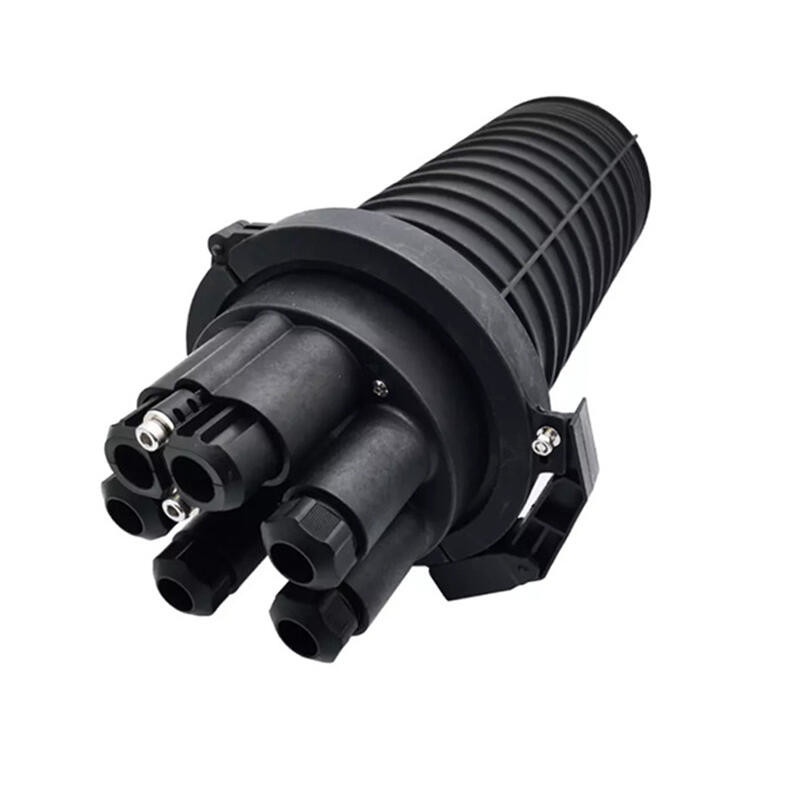

FOSC는 직선 및 분기 응용 프로그램에서 광섬유 케이블 스플라이스를 보호하는 데 적합합니다.공중, 지하 직접 매설, 벽 장착, 맨홀 및 덕트 응용 분야에 배치할 수 있습니다.
고급 공식에 따라 플라스틱 부품은 수치 제어 장비에 의해 사출 성형된 고강도 엔지니어링 플라스틱으로 만들어지므로 추위, 열, 산소 및 자외선으로 인한 제품 노화를 효과적으로 방지합니다.
강력한 하우징과 주요 구성 요소는 내화성, 방수성 및 내진성을 제공하는 동시에 당기고, 인장하고, 충격을 가하는 동안 접합부를 보호합니다.
-40℃ ~ +80℃의 주변 온도에서 장기간 신뢰성과 사용을 보장합니다.
다발 및 리본 섬유에 적합합니다.
공중선
지하철
벽걸이
덕트 장착 및 핸드홀 장착
주변 온도 범위는 -40℃ ~ +65℃입니다.
밀봉 구조.
고품질 산업용 플라스틱 바디 소재.
케이블 입구를 위한 4개의 둥근 구멍.
케이블 직경 5mm-25mm에 적합합니다.
공중, 지하, 파이프라인, 맨홀, 핸드 홀을 지원하십시오.
보호 수준은 IP68에 도달합니다.
360도 접근, 섬유 굽힘 >40mm.
최대 용량: 96 섬유.
스플라이스 트레이 수: 4개 x 24F
작동 온도: -40℃ ~ +60℃
대기압: 70~106Kpa
상온 밀봉 성능: 72h, 내부 기압 70Kpa, 감소 없음.
고온 밀봉 성능: 60℃168h, 내부 기압 70Kpa, 감소 없음.
인장 강도: 1000N
압축 강도: 1분 이내 2000N/10cm2
절연저항 : 금속부간 또는 금속부와 접지간 10MΩ 이상
절연 강도: 15KV DC, 2분, 스파크 오버 및 플라잉 아크 없음
|
외부 치수(높이 x 지름) |
475mm×210mm |
|
무게(외부 상자 제외) |
2250g-2310g |
|
입구/출구 포트 수 |
1 중간 스팬 이중 구멍 포트 4 라운드 포트 |
|
광섬유 케이블의 직경 |
10mm~25mm |
|
FOSC의 용량 |
번치: 24-144(코어) |
|

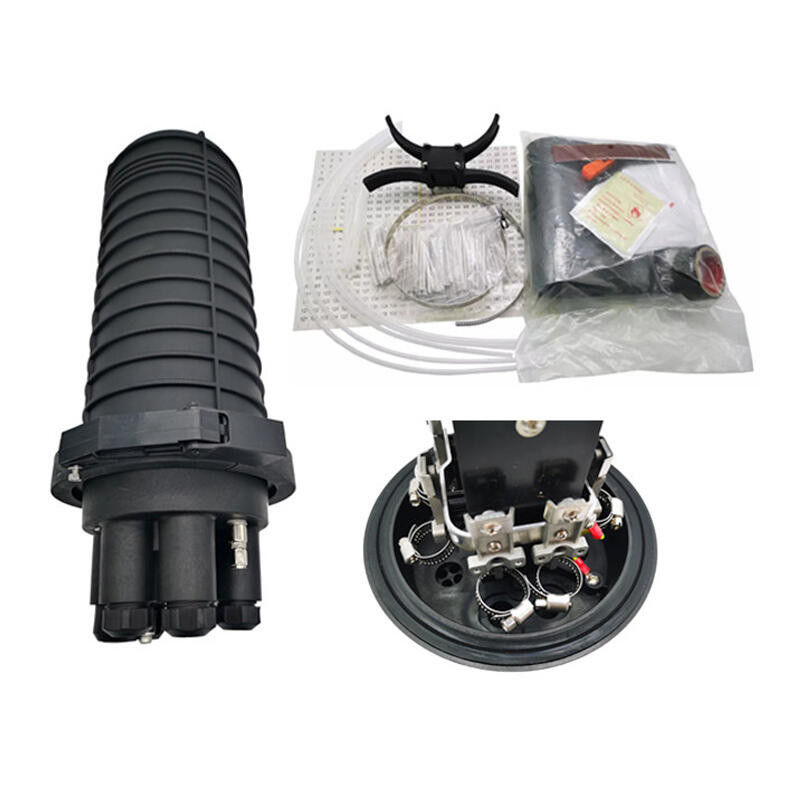

아니요. |
구성 요소 이름 |
수량 |
용법 |
비고 |
| 1 |
FOSC 커버 |
1 조각 |
전체 광섬유 케이블 스플라이스 보호 |
높이 x 지름 475mm x 210mm |
| 2 |

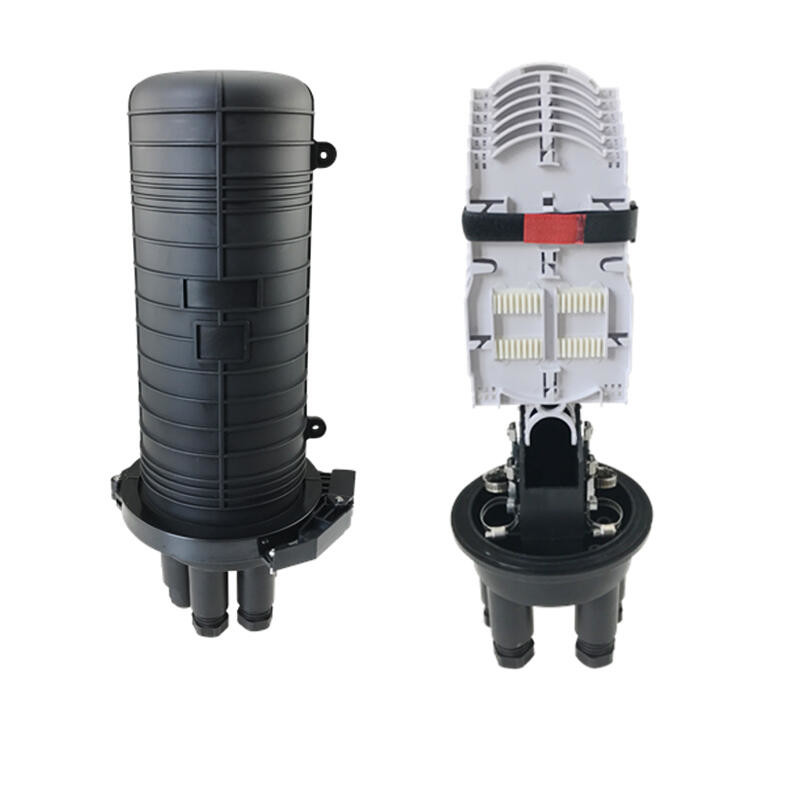

광섬유 스플라이스 트레이 |
최대4 트레이(다발) |
열수축 보호 슬리브 고정 및 섬유 고정 |
적합: 번치:4,6,8,12,24(코어) |
| 삼 |
섬유 고정 트레이 |
1 조각 |
보호 코트로 섬유 유지 |
|
| 4 |
베이스 |
1 세트 |
내부 및 외부 구조 고정 |
|
| 5 |
플라스틱 후프 |
1 세트 | FOSC 커버와 베이스 사이 고정 | |
| 6 | 씰 피팅 | 1 조각 | FOSC 커버와 베이스 사이의 씰링 | |
| 7 | 압력 테스트 밸브 | 1 세트 | 공기 주입 후 압력 테스트 및 씰링 테스트에 사용됩니다. | 에 따른 구성 요구 사항 |
| 8 | 접지 유도 장치 | 1 세트 | 섬유의 금속 부품 추출 접지용 FOSC의 케이블 연결 |
에 따른 구성 요구 사항 |
