| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | FOSC-1021H | 배달: | 본선 인도 |
|---|---|---|---|
| 입구/출구 포트 수: | 1 타원형 포트 8 원형 포트 | 광섬유 케이블의 직경: | 5mm~38mm |
| 하이 라이트: | 스플 라이스 인클로저 광섬유 5mm,스플 라이스 인클로저 광섬유 96F,돔 스플 라이스 폐쇄 IP68 |
||
FOSC는 직선 및 분기 응용 프로그램에서 광섬유 케이블 스플라이스를 보호하는 데 적합합니다.공중, 지하 직접 매설, 벽 장착, 맨홀 및 덕트 응용 분야에 배치할 수 있습니다.
고급 공식에 따라 플라스틱 부품은 수치 제어 장비에 의해 사출 성형된 고강도 엔지니어링 플라스틱으로 만들어지므로 추위, 열, 산소 및 자외선으로 인한 제품 노화를 효과적으로 방지합니다.
강력한 하우징과 주요 구성 요소는 내화성, 방수성 및 내진성을 제공하는 동시에 당기고, 인장하고, 충격을 가하는 동안 접합부를 보호합니다.
-40℃ ~ +80℃의 주변 온도에서 장기간 신뢰성과 사용을 보장합니다.

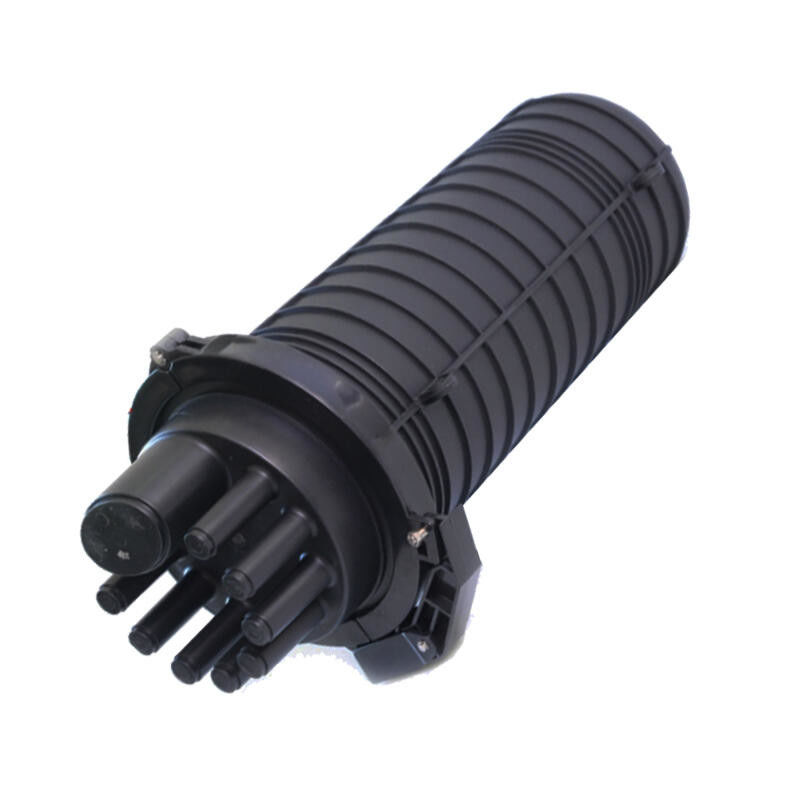

DOME 유형 광섬유 스플 라이스 폐쇄는 수직 폐쇄라고도하며 FTTH 액세스에 적합합니다.입력과 출력이 같은 쪽에 있습니다.타원형 구멍과 3개의 둥근 구멍으로 작업이 용이합니다.공중, 지하, 수행 설치에 적합합니다.
다발 및 리본 섬유에 적합합니다.
공중선
지하철
벽걸이
덕트 장착 및 핸드홀 장착
주변 온도 범위는 -40℃ ~ +65℃입니다.
열 수축 밀봉 구조.
고품질 산업용 플라스틱 바디 소재.
케이블 입구를 위한 타원형 구멍 1개와 원형 구멍 3개.
케이블 직경 5mm-25mm에 적합합니다.
공중 지원, 지하, 파이프라인, 맨홀, 핸드홀
보호 수준은 IP68에 도달합니다.
360도 접근, 섬유 굽힘 >40mm.
최대 용량: 96F 단일 또는 144F 리본.
트레이 수: 4개 x 24F.
작동 온도: -40℃ ~ +60℃
대기압: 70~106Kpa
상온 밀봉 성능: 72h, 내부 기압 70Kpa, 감소 없음.
고온 밀봉 성능: 60℃168h, 내부 기압 70Kpa, 감소 없음.
인장 강도: 1000N
압축 강도: 1분 이내 2000N/10cm2
절연저항 : 금속부간 또는 금속부와 접지간 10MΩ 이상
절연 강도: 15KV DC, 2분, 스파크 오버 및 플라잉 아크 없음
직장 생활: 20년 이상
|
외부 치수(높이 x 지름) |
470mm×210mm |
|
무게(외부 상자 제외) |
2250g-2310g |
|
입구/출구 포트 수 |
1 타원형 포트 8 라운드 포트 |
|
광섬유 케이블의 직경 |
5mm~38mm |
|
FOSC의 용량 |
번치: 24-144(코어) |
|

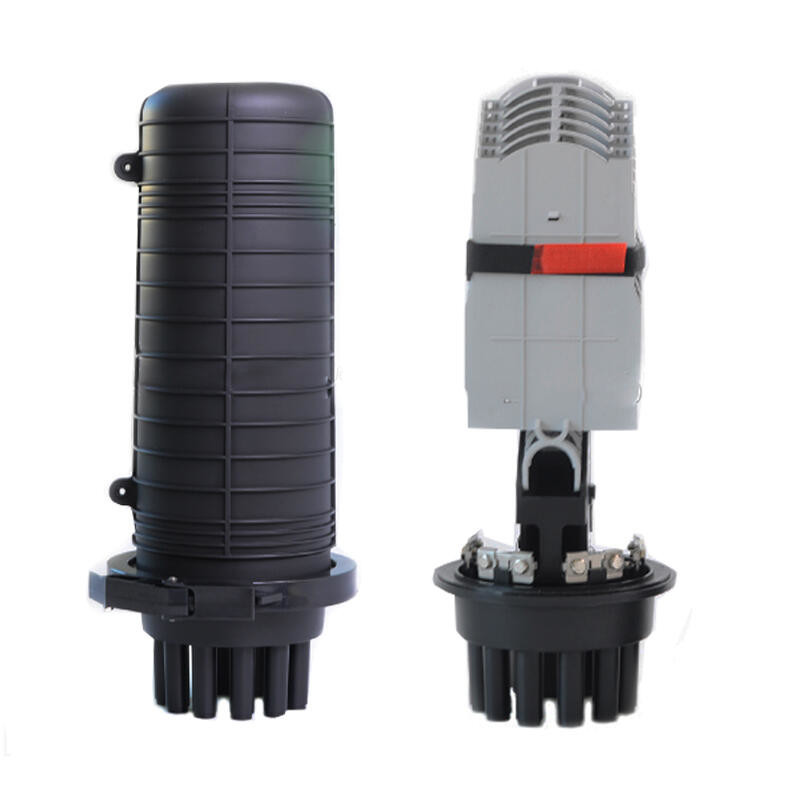

아니요. |
구성 요소 이름 |
수량 |
용법 |
비고 |
| 1 |
FOSC 커버 |
1 조각 |
전체 광섬유 케이블 스플라이스 보호 |
높이 x 지름 470mm x 210mm |
| 2 |

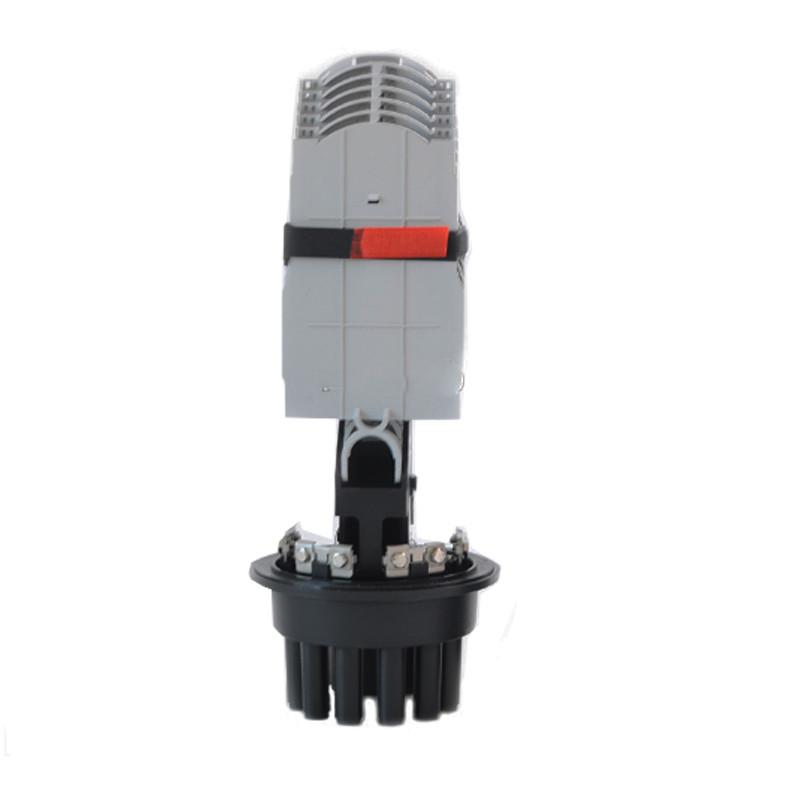

광섬유 스플라이스 트레이 |
최대4 트레이(다발) |
열수축 보호 슬리브 고정 및 섬유 고정 |
적합: 번치:4,6,8,12,24(코어) |
| 삼 |
섬유 고정 트레이 |
1 조각 |
보호 코트로 섬유 유지 |
|
| 4 |
베이스 |
1 세트 |
내부 및 외부 구조 고정 |
|
| 5 |
플라스틱 후프 |
1 세트 | FOSC 커버와 베이스 사이 고정 | |
| 6 | 씰 피팅 | 1 조각 | FOSC 커버와 베이스 사이의 씰링 | |
| 7 | 압력 테스트 밸브 | 1 세트 | 공기 주입 후 압력 테스트 및 씰링 테스트에 사용됩니다. | 에 따른 구성 요구 사항 |
| 8 | 접지 유도 장치 | 1 세트 | 섬유의 금속 부품 추출 접지용 FOSC의 케이블 연결 |
에 따른 구성 요구 사항 |
