| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 2KM |
| 포장 세부 사항: | 나무로 된 드럼 |
| 배달 시간: | 5-10 일 |
| 지불 조건: | 전신환, L/C (신용장), 웨스트 유니언 |
| 공급 능력: | 100,000 핵심 |
| 모델 부정.: | 광고 | 배달: | 공장인도조건 / FOB / CIF |
|---|---|---|---|
| 생산국: | 센즈헨 | 외경: | 12.5 |
| 하이 라이트: | 12.5 광섬유 센서 ADSS 광섬유 케이블,공기 광섬유 센서 ADSS 광섬유 케이블,가벼운 광섬유 센서 ADSS 광섬유 케이블 |
||
모두 유전성이 자립한 공기 케이블(adss)

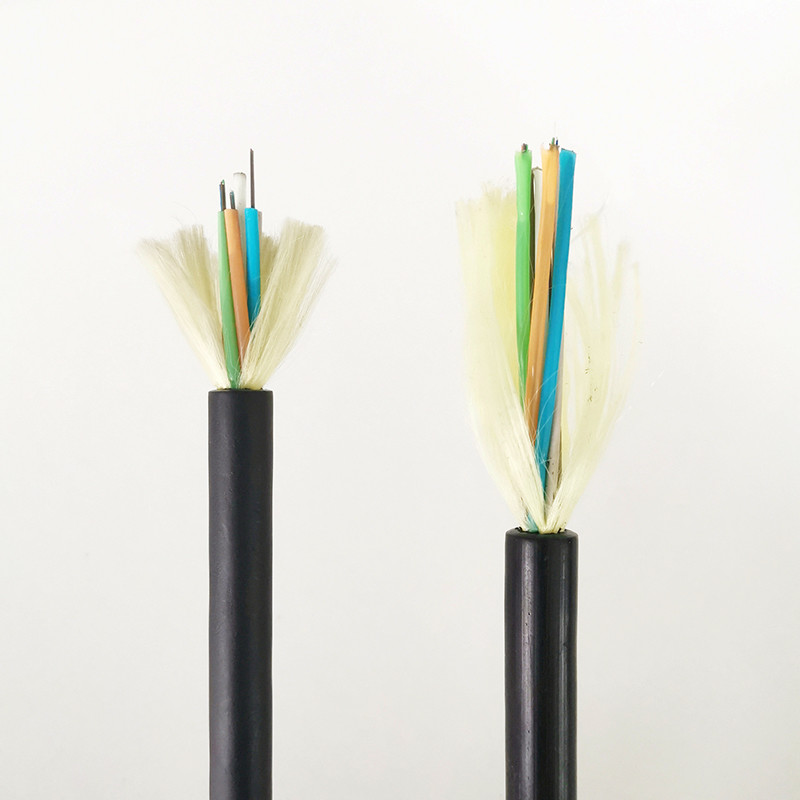

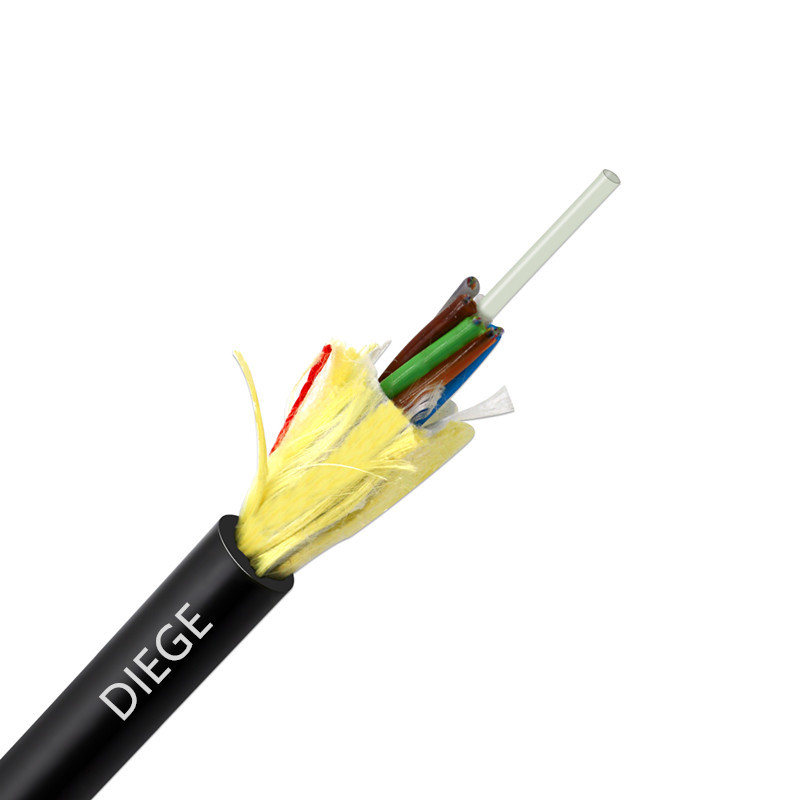

단일 피복 루즈 튜브 케이블 ADSS 옥외용 광케이블
광섬유 센서 ADSS 광섬유 케이블을 위한 기술
ADSS 광섬유 케이블은 크기에 작으며, 가장 외부 공기 배치를 위한 적당한 구조에서 강하고 적용에서 탄력적인 무게에 빛.

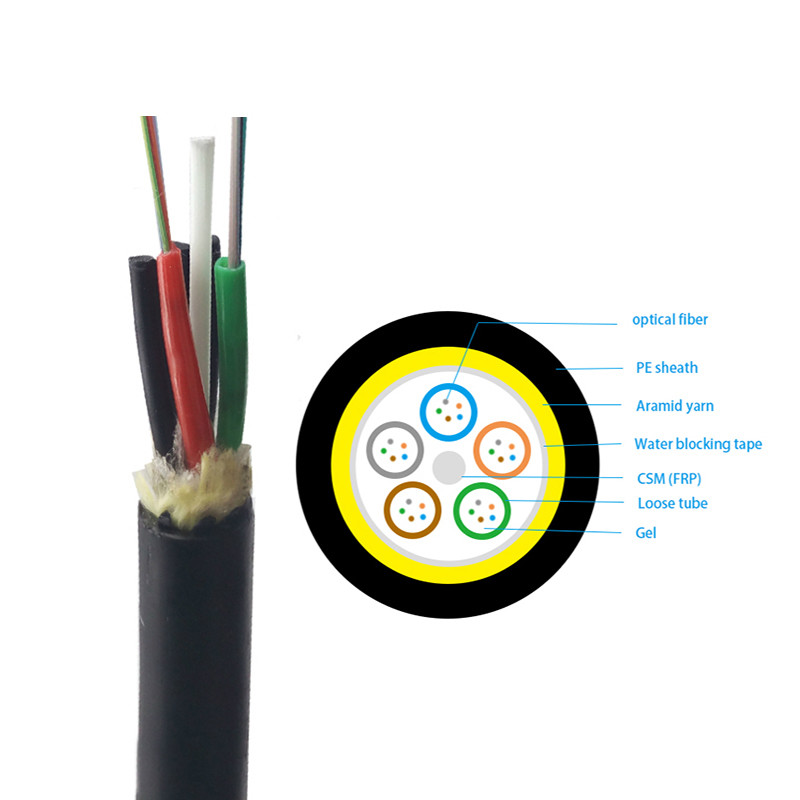

ADSS 케이블의 구조물은 두가지 범주 중심 튜브 구조와 꼬인 구조로 분할될 수 있습니다. 중심 튜브 설계에서, 섬유는 어떤 길이 이내에 수벽 형성 물질로 가득 찬 PBT 루즈 튜브에 위치합니다. 그리고 나서 그들은 바람직한 인장 강도에 따라 아라미드 얀으로 싸여지고 PE (≤110KV 전계 강도) 또는 AT (≥100KV 전계 강도) 덮개로 밀려납니다. 이 구조는 작은 직경과 경량으로 특징을 이루지만, 길이를 제한했습니다.
광학적 특성
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 희석 | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20C) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 컷오프 파장 λcc | ≤1260nm | ≤1480nm | |||
기술적인 매개 변수
| 외경 | 중량은 나트를 팽팽하게 합니다 | Ref.daily max.working 긴장 나트 | 긴장 나트로 일하는 맥스 허용 | 단락 강도 나트 | 강도 부재 CSA mm2 | 탄성 계수 kN/ mm2 | 열팽창 계수 ×10-6/k | 적당한 전폭 (m) (원자력 안전 위원회 Standard,m) | ||||
| PE 덮개 | AT 덮개 | A | 비 | Ｃ | Ｄ | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
광섬유 센서 ADSS 광섬유 케이블을 위한 특징
