| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | FS-17S 융착 접속기 | 배달: | 본선 인도 |
|---|---|---|---|
| 모델: | FS-17S | 정렬 방법: | 정확한 코어 정렬 및 클래딩 정렬 |
| 광섬유 직경: | <i>Cladding: 80-150um.</i> <b>클래딩: 80-150um.</b> <i>Coating layer: 0.1-3mm</i> <b>코팅층: 0.1-3mm</b> | 외부 전원: | <i>AC: AC100-240V, 60Hz.</i> <b>AC: AC100-240V, 60Hz.</b> <i>0-1.5A: DC: DC10-15V</i> <b>0-1.5A: DC: |
| 강조하다: | 150um 광섬유 융착 접속기,3mm 광섬유 융착 접속기,섬유 케이블 접합 기계 FS17S |
||
광섬유 융합 기계는 두 개의 광섬유를 끝에서 끝으로 연결하는 작업입니다.목표는 광섬유를 통과하는 빛이 스플라이스에 의해 산란되거나 반사되지 않도록 하고 스플라이스와 주변 영역이 거의 손상되지 않은 광섬유만큼 강하도록 두 개의 광섬유를 함께 융합하는 것입니다.접합되는 두 개의 유리 섬유를 함께 녹이고 융합하는 데 사용되는 열원은 일반적으로 전기 아크이지만 전류가 통과하는 레이저, 가스 화염 또는 텅스텐 필라멘트일 수도 있습니다.28명의 엔지니어가 5년간의 고된 연구를 통해 16개의 발명 특허와 58개의 기술 혁신을 획득하여 새로운 제품인 FS-17S 광섬유 융착 접속기를 출시했습니다.FS-17S는 고성능의 완전히 신선한 HD 광섬유 현미경, 수입 고속 모터 및 알루미늄-마그네슘 합금 재료의 산업 등급 CUP+FPGA 구조를 광범위하게 구현합니다.FS-17S는 우리의 시작 제품과 비교하여 크기를 38%, 무게를 52%, 소비 전력을 57% 낮추지만 속도는 60%, 환경 적응력은 80%, 신뢰성(MTBF)은 200%.지금까지 없었던 융합 접합 체험을 할 수 있습니다.
정확한 광섬유 코어 정렬, 초저 광섬유 융합 접합 소비;
7초 고속 융착 접합, 18초 고효율 가열;
320배 이미지 배율, 5mm 길이의 극단 절단 섬유용 융착 접합;
300개 그룹의 융합 접합 모드, 100개 그룹의 가열 모드;
10000개의 퓨전 레코드 그룹, 64개의 이미지 저장;
세라믹 노루발, 세라믹 V-블록, 일체형 고정구;
양방향 접합, 자동 접합, 지능형 열결로;
USB 및 SD 카드 인터페이스, U-디스크 자동 소프트웨어 업그레이드;
내장형 모듈식 리튬 배터리는 220회의 접합 및 가열 주기를 지원합니다.
작고 가벼운:
크기가 작고 무게가 가벼운 스플라이서는 휴대가 간편하고 한 손으로 들어 올릴 수 있습니다.
방수 및 방진 기능은 IP52 요구 사항을 충족할 수 있습니다.
올인원 고정 장치는 클래딩 직경이 80-150um인 다중 섬유, 점퍼 및 고무 절연 전선의 융착 접합 요구 사항을 충족합니다.

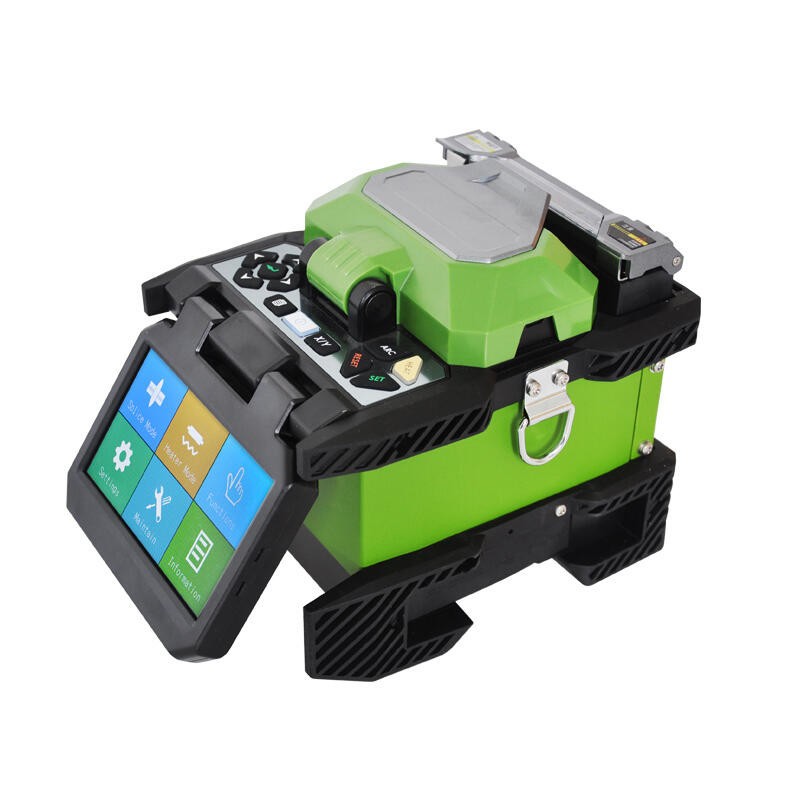

FS-17S는 완전히 새로운 GUI 그래픽 인터페이스와 터치 스크린을 디자인에 사용합니다.작업자는 스플라이서를 설정하고 그래픽 인터페이스를 통해 간단하고 직접적으로 스플라이서 관련 정보를 알 수 있습니다.
히터에는 감지 장치가 내장되어 있습니다.가열 기능은 오작동을 방지하기 위해 열수축 튜브를 히터에 넣은 경우에만 활성화됩니다.
대용량의 내장형 플러그형 리튬 배터리는 하루 종일 지속되는 작업 수요에 응답할 수 있습니다.(전형적으로 융착 접속 및 가열 사이클의 220회).
고정밀 세라믹 V-블록은 광섬유를 편리하고 정확하게 배치하고 청소를 용이하게 합니다.
다기능 휴대용 케이스는 디자인이 참신하고 무게가 가벼우며 소형 작업대가 내장되어 있습니다.덮개를 열거나 닫으면 작업대로 사용할 수 있습니다.
| 모델 | FS-17S |
| 정렬 방법 | 정확한 코어 정렬 및 클래딩 정렬 |
| 적용 섬유 | ITU-TG의 요구 사항을 충족하는 모든 일반 광섬유, 고무 절연 섬유 및 점퍼.651-653, ITU-TG.655 및 ITU-TG.657. |
| 광섬유 직경 | 클래딩: 80-150um.코팅층: 0.1-3mm |
| 절단 길이 | 5-16mm(코팅 광섬유 직경≤250um);10mm(코팅 광섬유 직경: 0.25-3mm) |
| 융착 접속 소비량(대표값) | 0.02dB(SMF) ;0.01dB(MMF);0.04dB(DSF); |
| 반환 손실 | (NZDSF) 60dB 이상 |
| 융착 접속 시간(대표값) | 7초 |
| 가열 시간(대표값) | 18초 |
| 당기는 힘 시험 | 1.96-2.25N |
| 열수축관 | 60mm;40mm 및 일련의 열 수축 튜브 |
| 그래픽 디스플레이 | 고성능 4.3인치 LCD |
| 확대 시간 | 320배/88배 |
| 융합 접합 기록 | 10000그룹 |
| 배터리 용량 | 11.1V, 6400mAH, 융착 및 열 사이클의 일반적인 값은 220배입니다. |
| 배터리 수명 | 사이클 충전 시간이 300-500에 도달하면 고객이 교체할 수 있습니다. |
| 전극 수명 | 일반적인 값은 4000회이며 고객이 대체할 수 있습니다. |
| 건설 조명 | 고휘도 및 넓은 조명영역 내장 |
| 근무 환경 | 임시 직원: -35-70℃;험: 0-95%RH, 해발 고도: 0-6000m |
| 조작 인터페이스 | GUI 그래픽 작업 인터페이스 |
| 외부 전원 | AC: AC100-240V, 60Hz.0-1.5A: DC: DC10-15V |
| 외부 포트 | UV/SD |
| 치수 무게 | 120mm(W) x 130mm(H) x 154mm(D) (고무 방진 패드 제외) |
| 1.59KG(호스트 엔진) 0.37KG(배터리) |
| 아니요. | 이름 | 수량/단위/세트 |
| 1 | 주 엔진 | 1 |
| 2 | 광섬유 절단기 | 1 |
| 삼 | 밀러 클램프 | 1 |
| 4 | AC 전원 코드 | 1 |
| 5 | AC 전원 어댑터 | 1 |
| 6 | 예비 전극 | 1 |
| 7 | 냉각 팔레트 | 1 |
| 8 | 정리 세트 | 1 |
| 9 | 사용자 매뉴얼 | 1 |
| 10 | 다기능 휴대용 케이스 | 1 |
