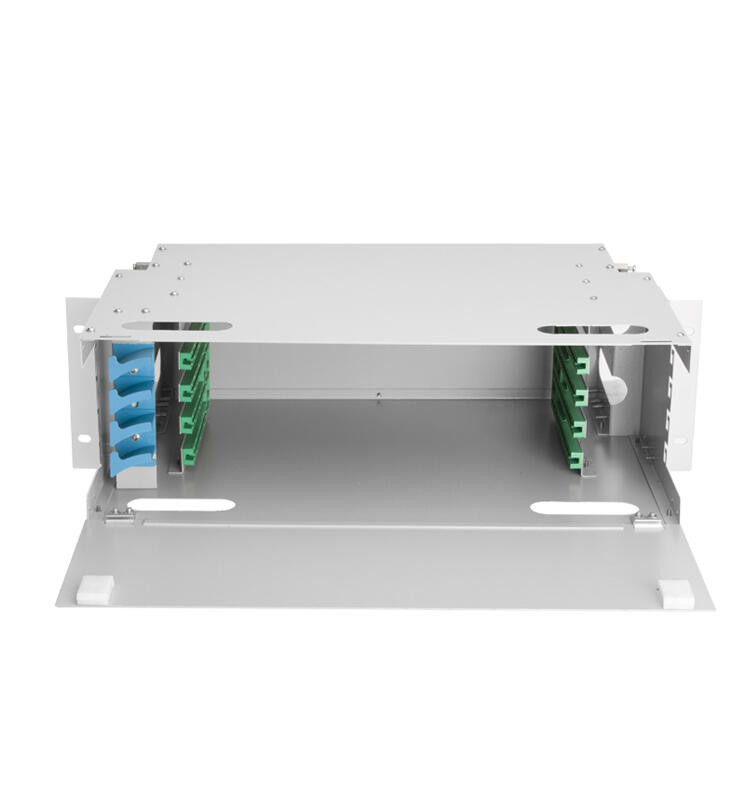

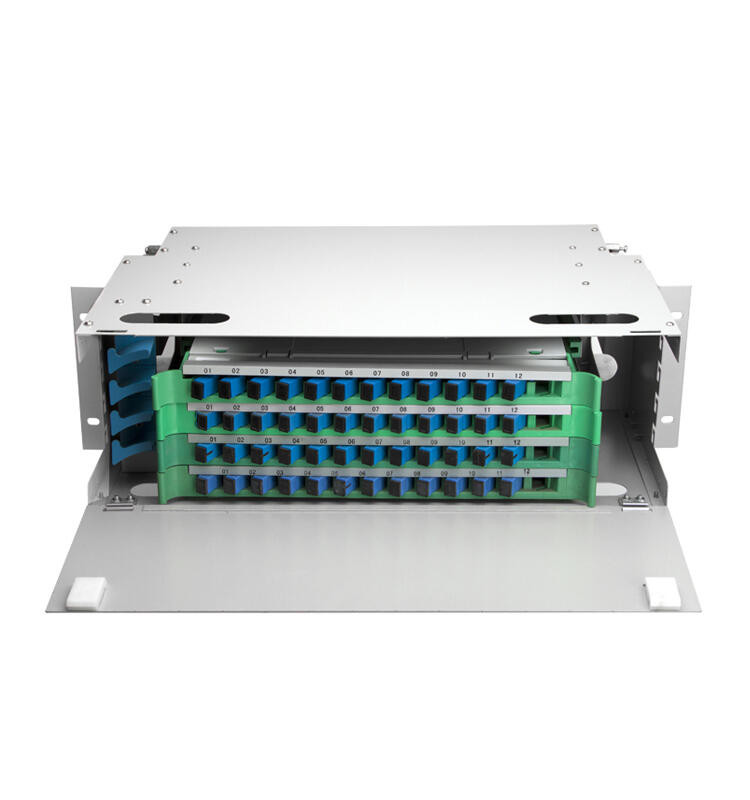

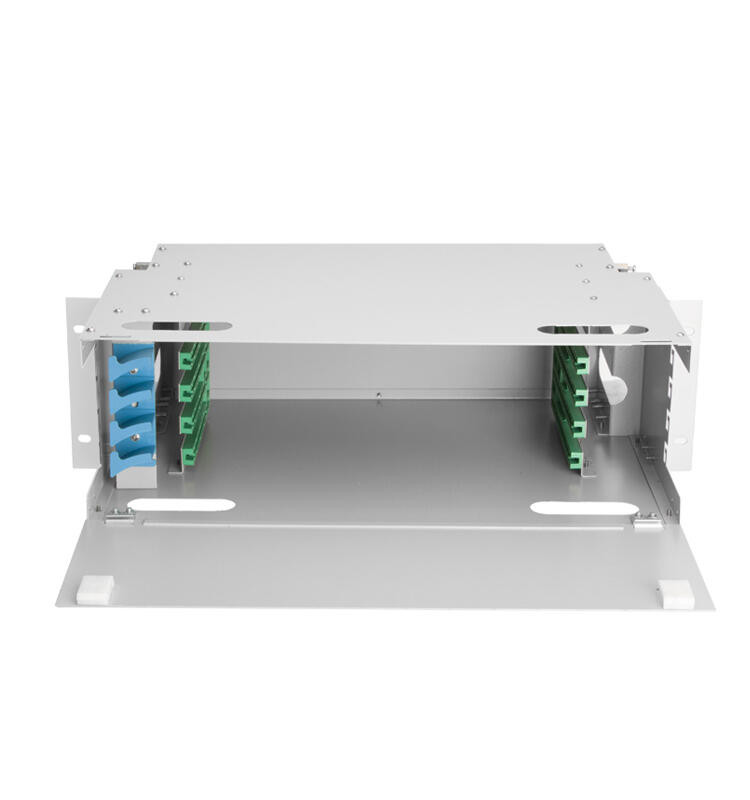

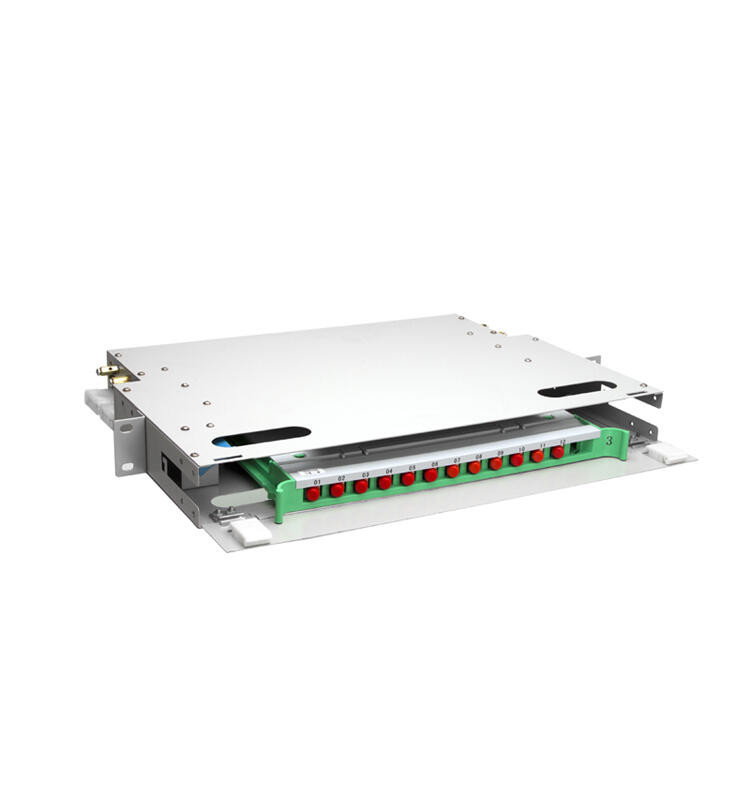

12 144 FC 광섬유 종단 프레임 ODF 19인치

19인치 광 분배 프레임(ODF)

설명

광 분배 프레임(ODF)은 주로 광섬유와 광 케이블을 연결하고 일정을 잡는 데 사용됩니다.광전송망과 광전송장치 사이의 광섬유 교차로 뿐만 아니라 액세스망의 광케이블 사이에도 적용 가능합니다.

애플리케이션

• FTTX 시스템
• 폰네트웍스
• CATV 링크
• 광 신호 분배

특징

• 모든 종류의 랙 및 캐비닛에 사용할 수 있는 19' 표준 장착.
• 금속, 정전기 플라스틱 스프레이.깔끔한 외관, 합리적인 구조.
• 모두 모듈로 설계되었습니다.모든 작업은 상자의 전면에서 수행할 수 있습니다.유연한 설치.작동 및 유지 보수에 편리합니다.
• 인레이 설치가 용이하고 용량 확장이 편리하며 어댑터의 기울기는 30o입니다.
• 리본 및 다발 광섬유 케이블 모두에 적합합니다.
• 각 스플라이스 트레이는 12FC, SC, ST, LC(Duplex) 어댑터로 클램핑할 수 있습니다.
• 완벽한 외관을 가진 플라스틱 구조, legerity
• 패치 코드의 굽힘 반경을 확인하고 레이저로 타는 눈을 피하십시오.
• 접합 및 분포 표시의 종류, 융합 및 분포 기록 만들기 용이

광전 특성

• 접지선 섹션:>6mm².
• 삽입 손실: ≤0.2dB.
• 커넥터 손실: ≤0.5dB.
• 반사 손실: UPC≧ 50dB, APC≧ 70dB.
• 플러그 앤 풀의 내구성 수명 >1000회.
• 절연 저항 2x104MΩ /500V(DC).
• 전기적 강도: 3000V(직류)/1min 고장/아크 플라잉 현상 없이 견딜 수 있습니다.

기계적 성질

• 지연 속성:GB5169.7 시험 표준.
• 섬유 케이블은 바닥에서 들어 와서 안정적인 방수 기능을 제공합니다.
• 상자 몸체의 표면은 표면의 표면이 1000N보다 크면 더 큰 압력을 견딜 수 있습니다.
• 문의 외부 측면은 200N 이상의 수직 압력을 견딜 수 있습니다.

사양
