| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 2KM |
| 포장 세부 사항: | 나무 드럼 |
| 배달 시간: | 5-10일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 100,000 코어 |
| 모델 번호.: | 기프티 | 배달: | 본선 인도 |
|---|---|---|---|
| 하이 라이트: | 옥외 광섬유 케이블 62.5um,옥외 광섬유 케이블 GYFTY,숫자 8 광섬유 케이블 0.40dB/km |
||

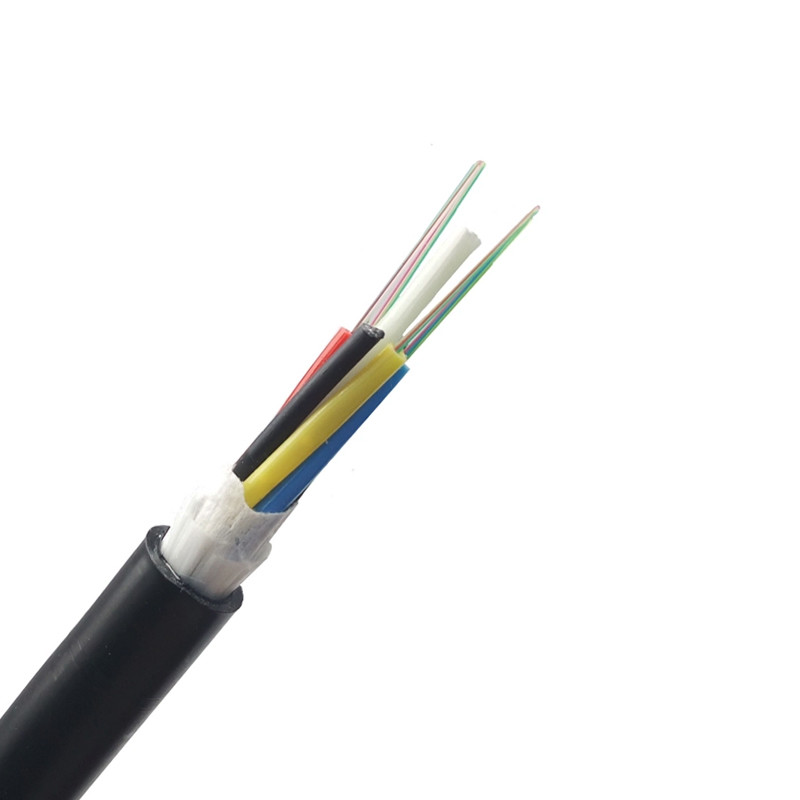

야외 좌초된 느슨한 관 덕트 비 기갑 광섬유 케이블 GYFTY
설명

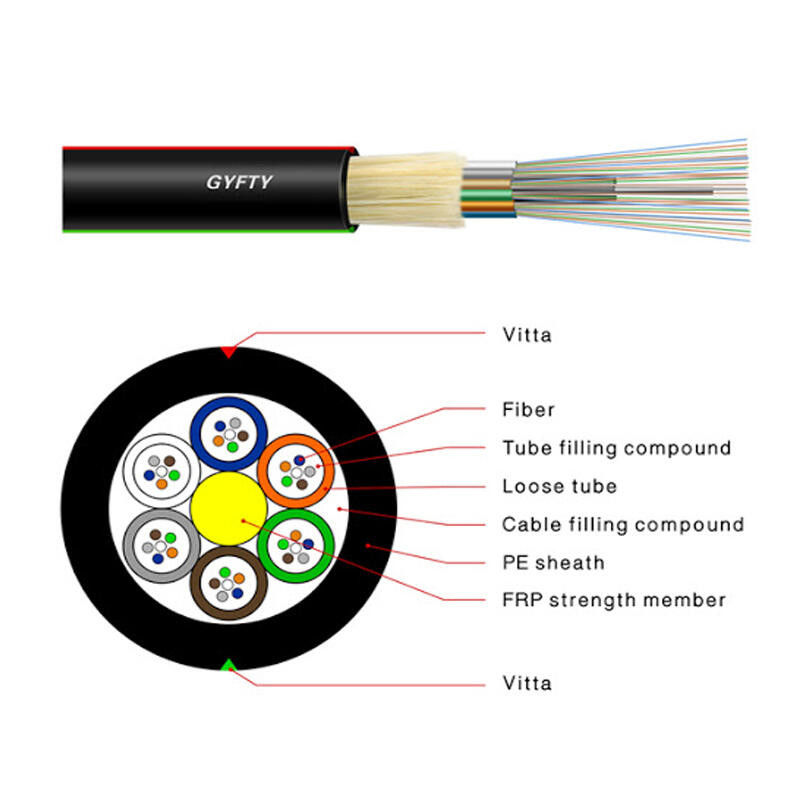

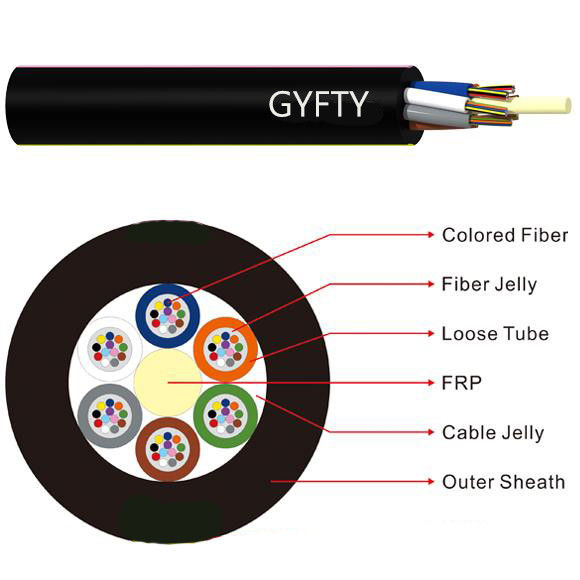

GYFTY 광섬유 케이블은 전력 전송 시스템, 과도한 천둥 지역 및 높은 전자기 인터페이스에 사용되는 비금속 케이블입니다.충전 화합물로 채워진 케이블 튜브는 FRP 강도 부재 주위에 꼬여 있습니다.그런 다음 방수 소재 위에 아라미드 원사를 바르고 PE 피복으로 케이블을 완성합니다.GYFTY 케이블은 2코어에서 144코어까지 사용할 수 있습니다.장거리 공중 또는 덕트 적용을 위한 고전압 지역에서 사용됩니다..
특징
우수한 기계적 및 온도 성능
가수분해에 강한 고강도 루즈 튜브
특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.
크러쉬 저항 및 유연성
광학적 특성
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 감쇠 | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| (+20℃) | @1300nm | ≤1.0dB/km | ≤1.0dB/km | ||
| @1310nm | ≤0.36dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭(클래스 A) | @850nm | ≥500MHz·km | ≥200MHz·km | ||
| @1300nm | ≥1000MHz·km | ≥600MHz·km | |||
| 수치 조리개 | 0.200±0.015NA | 0.275±0.015NA | |||
| 케이블 차단 파장 λcc | ≤1260nm | ≤1480nm | |||
기술적인 매개변수
| 케이블 유형 mm | 섬유 수 | 튜브 | 필러 | 케이블 직경 mm | 케이블 무게 kg/km | 인장강도 장단기 N | 크러쉬 저항 장단기 N/100mm | 굽힘 반경 정적/동적 |
| GYFTY-2~6 | 2~6 | 1 | 5 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-8~12 | 8~12 | 2 | 4 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-14~18 | 14~18 | 삼 | 삼 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY -20~24 | 20~24 | 4 | 2 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-26~30 | 26~30 | 5 | 1 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-32~36 | 32~36 | 6 | 0 | 10.6 | 88 | 400/1000 | 300/1000 | 10D/20D |
| GYFTY-2~6 | 2~6 | 1 | 6 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-8~12 | 8~12 | 2 | 5 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-14~18 | 14~18 | 삼 | 4 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-20~24 | 20~24 | 4 | 삼 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-26~30 | 26~30 | 5 | 2 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-32~36 | 32~36 | 6 | 1 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-38~42 | 38~42 | 7 | 0 | 11 | 97 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-44~48 | 44~48 | 4 | 2 | 12 | 113 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-50~60 | 50~60 | 5 | 1 | 12 | 113 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-62~72 | 62~72 | 6 | 0 | 12 | 113 | 600/1500 | 300/1000 | 10D/20D |
| GYFTY-2~6 | 2~6 | 1 | 7 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-8~12 | 8~12 | 2 | 6 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-14~18 | 14~18 | 삼 | 5 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-20~24 | 20~24 | 4 | 4 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-26~30 | 26~30 | 5 | 삼 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-32~36 | 32~36 | 6 | 2 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-38~42 | 38~42 | 7 | 1 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-44~48 | 44~48 | 8 | 0 | 12 | 120 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-50~60 | 50~60 | 5 | 2 | 13 | 137 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-62~72 | 62~72 | 6 | 1 | 13 | 137 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-74~84 | 74~84 | 7 | 0 | 13 | 137 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-86~96 | 86~96 | 8 | 0 | 13.9 | 154 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-98~108 | 98~108 | 9 | 1 | 15.3 | 185 | 1000/3000 | 300/1000 | 10D/20D |
| GYFTY-110~120 | 110~120 | 10 | 0 | 15.3 | 185 | 1000/3000 | 300/1000 | 10D/20D |
