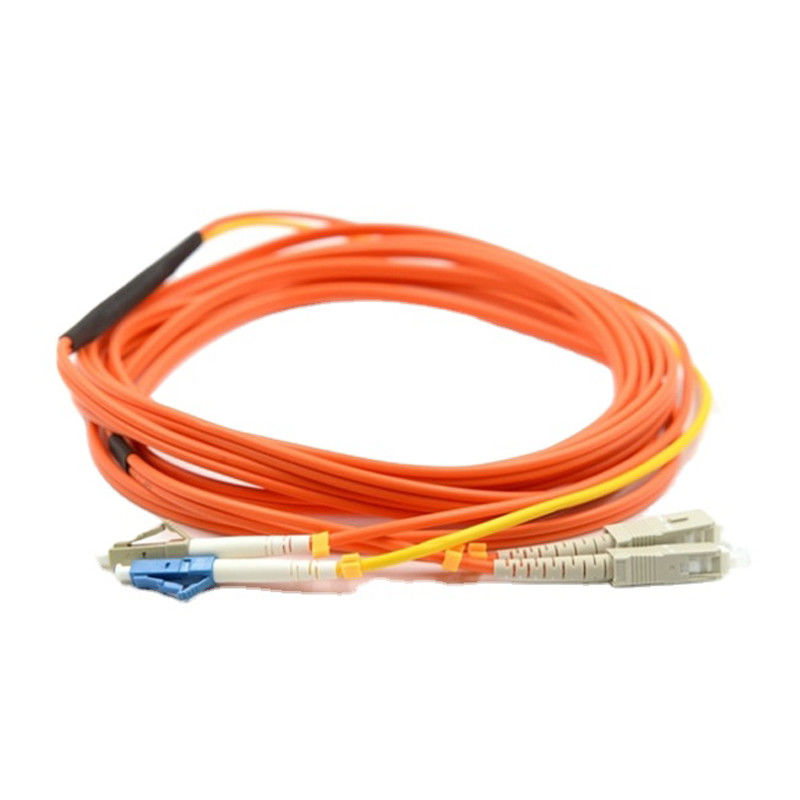

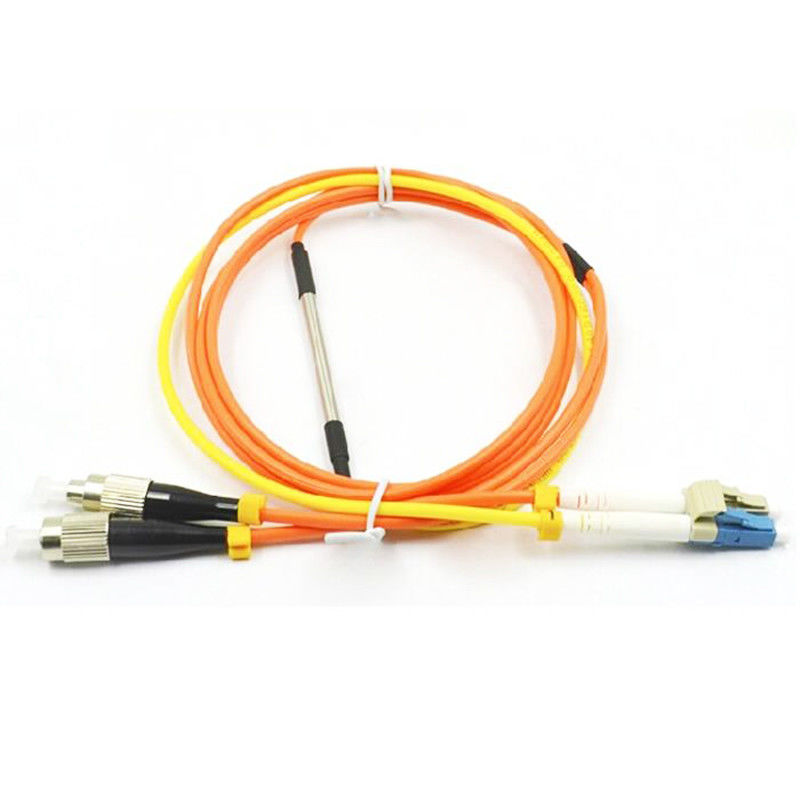

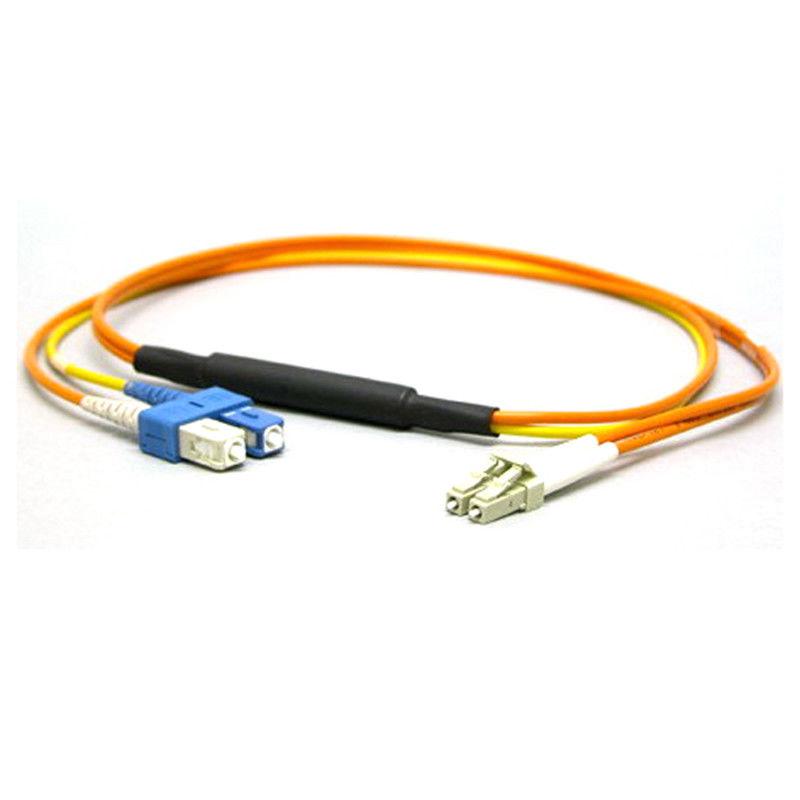

광섬유 패치 코드 다중 모드-단일 모드 모드 컨디셔닝 광섬유 패치 리드

모드 컨디셔닝 패치코드

설명

모드 컨디셔닝 패치코드는 기가비트 이더넷 1000BASE-LX 솔루션에서 사용하도록 설계되었습니다.

이 이중 패치 코드는 양쪽 끝 중 하나에서 다중 모드 광섬유 연결에 대한 단일 모드 광섬유 오프셋이 있는 각 끝에 커넥터로 구성됩니다.IEEE 802.3z 애플리케이션 표준을 준수합니다.이 패치 코드는 -LX 1300nm 트랜시버 모듈을 기가비트 이더넷에 사용할 수 있도록 하는 데 필요합니다.
모드 컨디셔닝 패치 코드의 길이는 2미터에서 5미터 사이입니다.이러한 패치코드의 길이가 이러한 한계를 벗어나는 것은 실용적이지 않습니다.
모드 컨디셔닝 패치 코드는 여러 신호를 제거합니다.

특징

• 단일 모드 LC GBIC를 다중 모드 SC 패치 패널로 변환

• 62.5/125 및 8.3/125

• 신호 손실을 상쇄하여 MMF를 통해 1000Base-LX 기가비트 이더넷 실행

• SC 패치 베이가 있는 다중 모드 광섬유 백본에서 LC GBIC 단일 모드 트랜시버 사용

• 다중 모드 광섬유의 중심에서 단일 모드 레이저 발사를 상쇄합니다.

• 평생 제한 보증

모드 컨디셔닝 케이블 작동 방식
이 컨디셔닝 광섬유 패치 코드의 필요성은 기가비트 이더넷에 사용되는 -LX 또는 장파(1300nm) 트랜시버 모듈의 단일 모드 시작 특성 때문입니다.

단일 모드 레이저를 다중 모드 광섬유의 중심으로 발사하면 광섬유의 다른 쪽 끝에 있는 수신기를 혼동시키는 다중 신호가 생성될 수 있습니다.

이 경우 모드 컨디셔닝 패치 코드는 단일 모드 시작이 다중 모드 광섬유의 중심에서 오프셋되도록 허용하여 이러한 다중 신호를 제거합니다.

이 오프셋 포인트는 일반적인 다중 모드 LED 발사와 유사한 발사를 생성합니다.(아래 도표 참조)

모드 컨디셔닝 케이블 설치 방법
기가비트 LX 스위치에 SC 또는 LC 커넥터가 장착되어 있는 경우 케이블의 노란색 다리(단일 모드)를 전송 측에 연결하고 주황색 다리(다중 모드)를 장비의 수신 쪽에 연결하십시오.

이 구성은 반드시 양쪽 끝에서 유지되어야 합니다. 송신 및 수신의 스왑은 케이블 플랜트 측에서만 수행할 수 있습니다.(아래 다이어그램 참조)
