| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | SKYLYNN or OEM, ODM |
| 인증: | ISO, ROHS, CE |
| 최소 주문 수량: | 10PCS |
| 포장 세부 사항: | PP 가방, 내부 상자, 외부 상자 |
| 배달 시간: | 2-7일 |
| 지불 조건: | T/T, L/C, 웨스트 유니온 |
| 공급 능력: | 800,000 |
| 모델 번호.: | FTTA 필드 인클로저 | 배달: | 본선 인도 |
|---|---|---|---|
| 원산지: | 셴 젠 | 충분히 강한: | 1200N에서 작동 |
| 섬유 분할: | PLC 또는 스플라이스 슬리브 | 기준: | IEC 61753-1 |
| 강조하다: | FTTA 광섬유 분배 상자,FTTX 광섬유 분배 상자,광학 쪼개는 도구 상자 IEC 61753-1 |
||

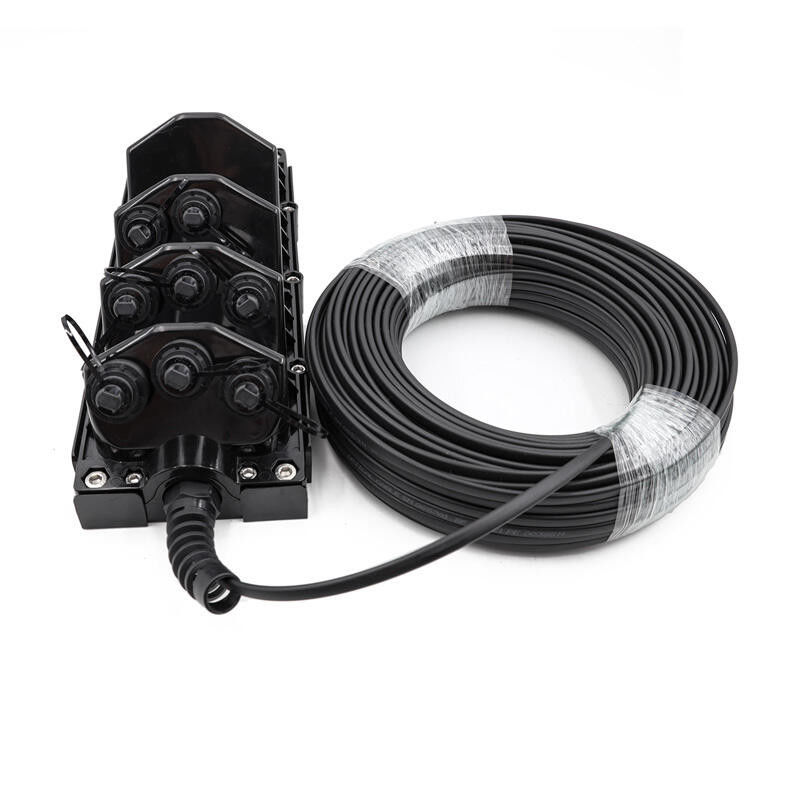

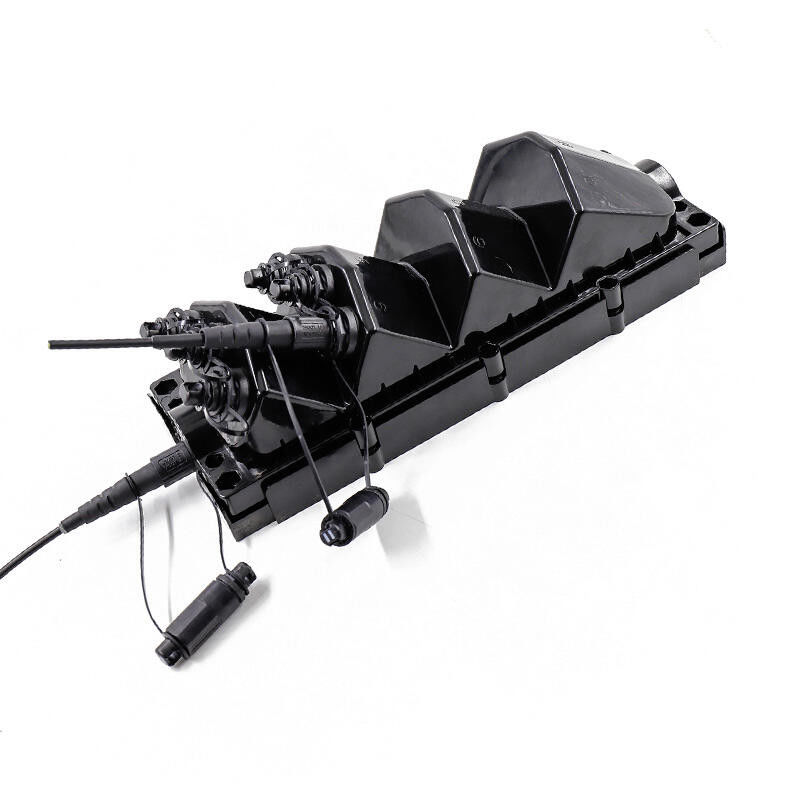

FTTX 인클로저는 옥외 사용을 위한 새로운 경제적인 광섬유 분산 솔루션입니다.기존 제품에 비해 FTTX Enclosure는 조작이 간편하고 호환성이 높습니다.다른 상황에 따라 벽걸이, 공중 설치 또는 홀딩 폴 설치에 사용할 수 있습니다. FTTX 인클로저는 FTTH 분야뿐만 아니라 FTTA 또는 기타 가혹한 환경에서도 사용됩니다.
높은 호환성: ODVA, Hconn(OptiTap 호환), Mini SC, ODC, PTLC, PTMPO 또는 전원 어댑터를 조립할 수 있습니다.
공장 봉인 또는 현장 조립.
충분히 강함: 장기간 1200N 당기는 힘 아래에서 작동합니다.
단일 또는 다중 광섬유 가혹한 커넥터용 2~12개 포트.
광섬유 분할용 PLC 또는 스플라이스 슬리브와 함께 사용 가능.
IP68 방수 등급.
벽 장착, 공중 설치 또는 기둥 설치.
감소된 각도 표면과 높이는 작동할 때 커넥터가 간섭하지 않도록 합니다.
IEC 61753-1 표준을 충족합니다.
비용 효율성: 작동 시간을 40% 절약합니다.
1. FTTH 필드
기존 솔루션은 트렁크 광 케이블이 맨션 및 빌라 외부에 도달할 때 ONU 또는 FDH(광 네트워크 장치/광섬유 분배 허브)를 사용합니다.FTTX Enclosure는 광섬유 분배 기능이 있어 ONU나 FDH를 대체할 수 있습니다.내부에는 2-4pcs 1*8 또는 1*16 PLC를 고정할 수 있으며 24pcs 섬유 결합 보호 슬리브를 놓을 수 있습니다.1-48F IP67 사전 조립된 방수 커넥터와 결합한 후 FTTX 인클로저는 각 맨션과 빌라 또는 저압 사일로를 직접 연결할 수 있습니다.맨션 및 빌라 외부에서 고정하거나 기둥 설치를 유지할 수 있습니다.FTTX Enclosure는 더 적은 연결 노드를 통해 신호 손실을 줄일 수 있습니다.공장에서 사전 조립된 FTTX 인클로저의 경우 광섬유 연결 작업이 없기 때문에 숙련된 작업자가 필요하지 않습니다.설치 효율을 40%까지 높일 수 있습니다.
2. FTTA 분야
전통적으로 광섬유 케이블로 연결된 RRU(Remote Radio Unit)와 BBU(Building Base band Unit)는 스타 네트워크 토폴로지를 형성했습니다.각 RRU에는 BBU에 대한 하나의 이중 실외 케이블 링크가 필요합니다.설치에는 더 많은 시간과 비용이 필요합니다.FTTX 인클로저는 집계/표시 상자로 작동하여 RRU와 BBU를 함께 연결합니다.BBU에서 FTTX 인클로저까지 하나의 다중 광섬유 하이브리드 케이블만 있으면 됩니다.그런 다음 FTTX 인클로저는 IP67 사전 조립된 방수 케이블 어셈블리를 통해 각 RRU에 광섬유를 나눕니다.RRU는 FTTX 인클로저에 조립된 전원 커넥터를 통해 전원을 공급받을 수 있습니다. 불필요한 중복을 방지할 수 있습니다.
3. 트렁크 케이블 연결

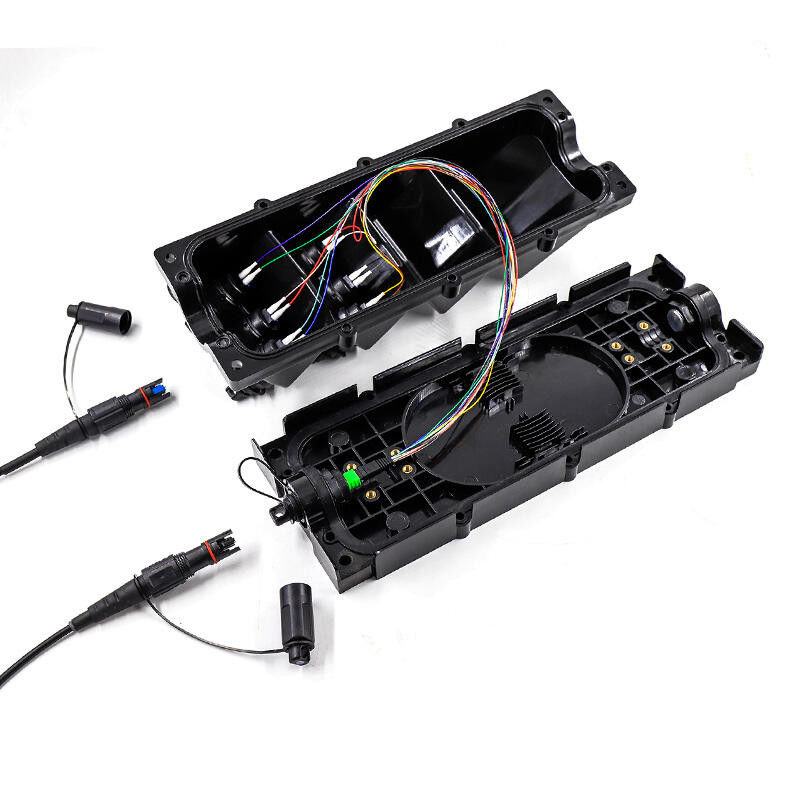

트렁크 케이블은 각 드럼 케이블 길이가 제한되어 있기 때문에 자주 융착 용접해야 합니다.따라서 연결 지점이 약하고 잘 보호해야 합니다.트렁크 케이블이 FTTX 인클로저에 들어갈 때 비틀림 방지 케이블 글랜드(플라스틱 또는 금속 유형)로 밀봉 및 고정됩니다.5mm-14mm 외경 케이블의 경우 FTTX 인클로저에 맞는 다양한 액세서리가 있습니다.토션 글랜드는 트렁크 케이블이 구부러질 때 응력을 해제하고 섬유가 파손되는 것을 방지할 수 있습니다.FTTX 인클로저 내부에는 메인 케이블과 강도 부재가 패스너로 고정되어 상자가 장기간 1200N의 인장력을 견딜 수 있는지 확인합니다.접속 보호 슬리브(최대 24개)와 PLC(최대 2개)를 본체에 고정할 수 있어 FTTX 인클로저 광섬유 분리가 매우 쉽습니다.베이스 케이스의 미끄럼 방지 설계로 FTTX 인클로저가 와이어/폴을 단단히 고정합니다.
4. 탐사 또는 군사 통신
케이블은 탐사 또는 군사 통신 시 자주 재생됩니다.일반 커넥터와 케이블은 자주 세지 못하고 강도가 높아 잡아당겨 재사용합니다.FTTX 인클로저 내부에는 외장 케이블과 강도 부재가 패스너로 고정되어 상자가 장기간 1200N의 인장력을 견딜 수 있는지 확인합니다.특히 스타 네트워크 통신에서 현장 사용에 매우 적합합니다.고강도 재료 및 아크 인터페이스 디자인은 충격을 받았을 때 FTTX 인클로저가 비정상적으로 작동하는지 확인합니다.
|
치수 L*W*H |
덮개 없는 365*137*90mm 덮개가 있는 375*142*120mm |
|
침입 방지 |
IP67 |
|
온도 범위 |
-40~+80° |
|
케이블 강도 멤버 |
기갑 또는 기갑 없음 |
|
케이블 유형 |
하이브리드 또는 없음 하이브리드 |
|
원형 케이블 외경 |
5.0mm ~ 14mm |
|
플랫 케이블 치수 |
4.6*8.9mm |
|
케이블 재킷 소재 |
LSZH, TPU 또는 PE |
|
굽힘 반경 |
20D |
|
케이블 압착 저항 |
장기간 200N/cm |
|
인장 강도 |
1200N 장기 |
|
자외선 저항 |
ISO 4892-3 |
|
화재 방지 등급 |
UL 94-V0 |
|
PLC 수 |
1-2개 |
|
보호 슬리브 수 |
1-24PCS |
