OPGW 케이블용 서스펜션 클램프

애플리케이션

Preformed Suspension Clamps는 OPGW 케이블 및 기둥(타워)을 연결하고 지지점에서 OPGW 케이블에 대한 정적 응력을 줄이고 ADSS 케이블의 진동 방지 능력을 높이고 Aeolian 진동의 동적 응력에 대한 완충 기능을 제공합니다. 케이블 굽힘이 허용 값을 초과하지 않도록 케이블이 굽힘 응력을 생성하지 않도록 하여 광섬유가 설치 후 케이블에 추가 손실을 생성하지 않도록 합니다.

구조 및 재료

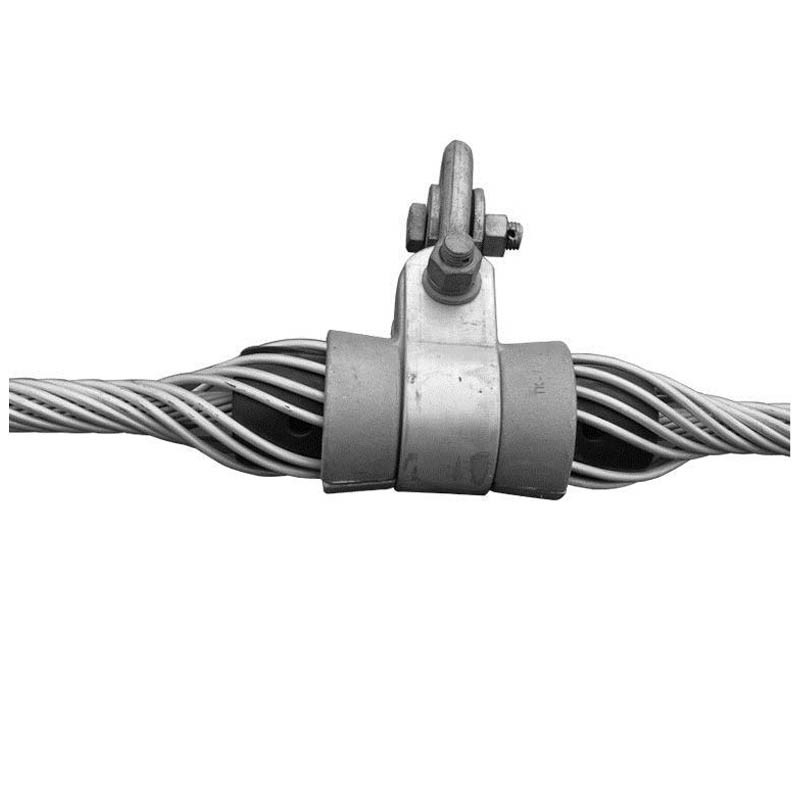

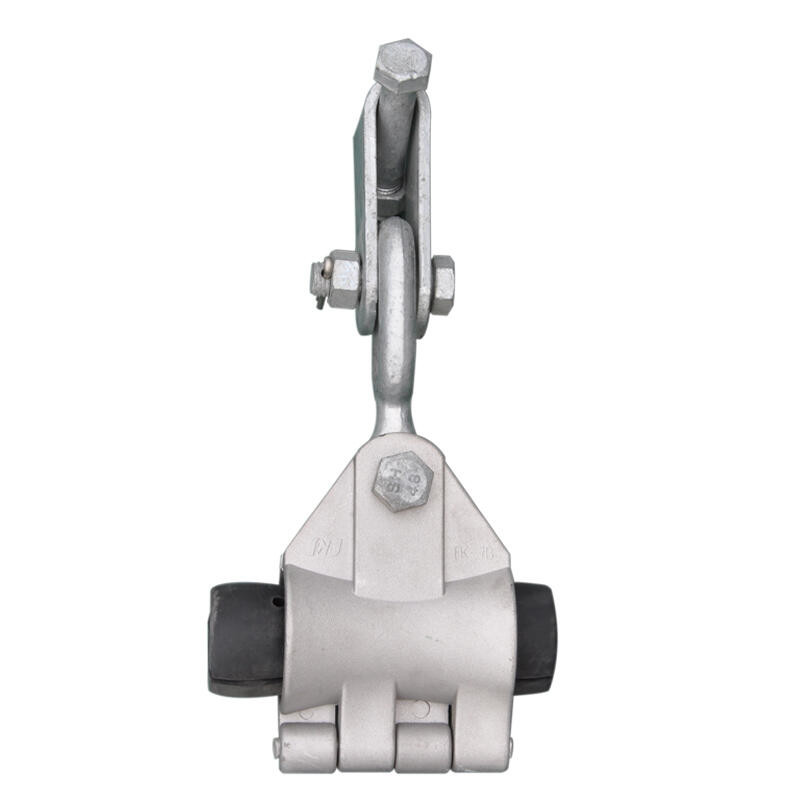

미리 형성된 서스펜션 클램프는 서스펜션 부목( 서스펜션 부목은 고무 인서트, 하우징, 볼트, 스프링 와셔, 평 와셔, 너트, 부목 핀으로 구성됨), 외부 미리 형성된 막대, 내부 미리 형성된 막대와 결합됩니다.

케이블 외부에 직접 포장되고 고무 인서트로 고정되는 내부 사전 성형 막대는 케이블을 보호하고 경도 강도를 제공합니다.Outer Preformed Rod는 Housing에 의해 고정되고 Rubber Insert가 압착됩니다.

주택-----그것은 공기 및 기계적 성능에서 안정적이고 더 나은 부식 방지 캐스트 알루미늄 합금으로 만들어집니다.

고무 인서트----그것은 고급 고무로 만들어졌으며 오존 및 화학 물질에 대한 내성, 극단적 인 고온 및 저온 변화 및 압축 영구 변형을 견뎌냅니다.

볼트, 스프링 와셔, 평 와셔, 너트--- 용융 아연 도금 표준.

부목 ​​핀---- 전력의 표준 부분.

내부 예비 성형 막대--- 알루미늄 합금 와이어의 기계적 성능 및 화학적 조성에 따라 인장 강도, 경도 강도 및 탄성이 우수하고 내식성이 강하여 악천후 조건에서도 장기간 사용할 수 있습니다.

외부 미리 형성된 막대--- Inner Preformed Rods와 동일합니다.

연결 하드웨어--- Shackle, U-bolt, UB Clevis, ZH Clevis는 전력의 표준 부품입니다.

방향

• 1. 25°이하의 기둥(타워)과 케이블을 연결하는 코너/양각각으로 설계되었으며, 이중 서스펜션 클램프는 직선 기둥(타워)의 큰 스팬 길이와 큰 앙각에 적용할 수 있습니다.Pole(타워)당 서스펜션 클램프의 단위입니다.

• 서스펜션 클램프의 사양 모델은 적절한 케이블 범위와 Span Length / Load-weight에 해당하는 모델을 선택하십시오.

• OPGW 케이블에 적합합니다.

• 서스펜션 클램프와 일치하는 다른 연결 하드웨어는 Pole(Tower)의 실제 라인의 다른 방법에 따라 선택합니다.
